tôle d’acier emboutie inoxydable AISI 304
Pivotement sur deux couronnes de billes inox
à platine pivotante à double blocage
polyuréthane gris. Dureté Shore A 90°±5
polyamide 6 gris
double roulements à billes de précision étanche avec pare-fils
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série : K-271

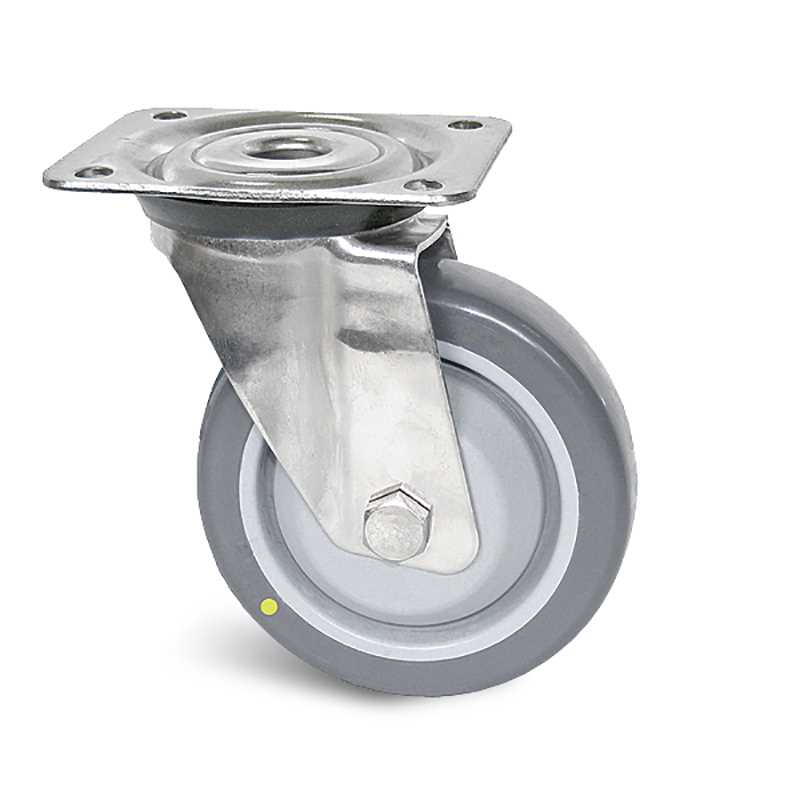

Roulette en tôle d’acier emboutie inoxydable
Roue polyuréthane conductrice
Corps polyamide
Charge :250 à 300
Diametre : 125 à 200
Température :-20 à +70°C
Fixation : à platine pivotante
Monture : tôle d’acier emboutie inoxydable AISI 304
Pivotement sur deux couronnes de billes inox
Fixation : à platine pivotante
Bandage : polyuréthane gris. Dureté Shore A 90°±5
Roue : polyamide 6 gris
Moyeu : double roulements à billes de précision étanche avec pare-fils
| Poids | ND |
|---|---|
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage, à platine pivotante à simple blocage |
| Corps de roue | polyamide 6 gris |
| Bandage | Polyuréthane |
| Type de monture | Tôle d'acier emboutie zinguée inoxydable |
| Charge maxi | 250, 300 |
| Diametre roue | 125, 160, 200 |
| Hauteur de roulette | 164, 199, 200, 239, 242 |
| Deport | 55, Roulette à platine acier |
| Dimensions platine | 135×110 |
| Diametre trous de fixation | 11 |
| Entraxe trous de fixation | 105×80, 80×60 |
| Moyeu | à billes |
| Température | -20 à +70°C |
| Largeur de bandage | 46, 50 |
| SKU | Image | Fiche technique / CAD | Type de fixation | ∅ roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KP5BA160-271B-PF | | à platine pivotante | 160 | 46 | 199 | 55 | 135×110 | à billes | 300 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-160 | 199 | billes | 300 | ||
| KF5BA160-271B-PF | | à platine fixe | 160 | 46 | 199 | Roulette à platine acier | 135×110 | à billes | 300 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-160 | 199 | billes | 300 | ||
| KP5BD160-271B-PF | | à platine pivotante à double blocage | 160 | 46 | 199 | 55 | 135×110 | à billes | 300 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-160 | 199 | billes | 300 | ||
| KP5BA200-271B-PF | | à platine pivotante | 200 | 50 | 239 | 55 | 135×110 | à billes | 300 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | 239 | billes | 300 | ||
| KF5BA125-271B-PF | | à platine fixe | 125 | 46 | 164 | Roulette à platine acier | 135×110 | à billes | 250 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 164 | billes | 250 | ||
| KP5BD125-271B-PF | | à platine pivotante à double blocage | 125 | 46 | 164 | 55 | 135×110 | à billes | 250 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 125 | 164 | billes | 250 |
Pour télécharger les documents techniques et les plans 3D, veuillez vous connecter ou créer un compte
