tôle d’acier emboutie inoxydable AISI 304
Pivotement sur deux couronnes de billes inox
à platine pivotante à double blocage
polyamide 6 blanc non tachant
lisse, à très faible coefficient de frottement éliminant les risques d’usure rapide ou de grippage
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série : J-77

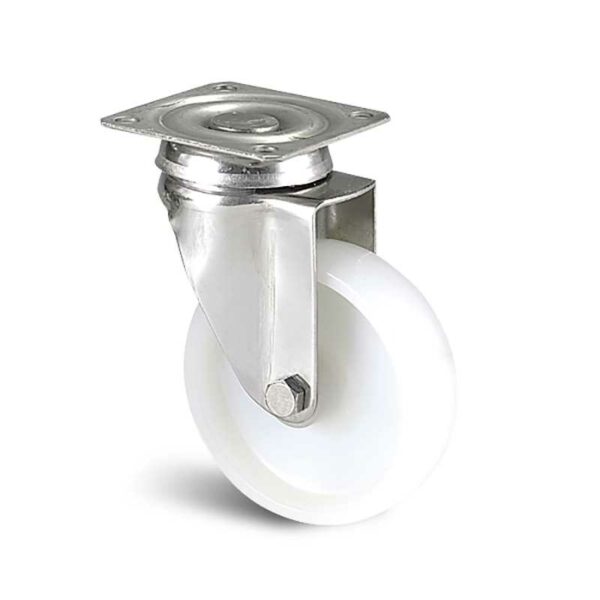

Roulette en tôle d’acier emboutie inoxydable
Roue polyamide
–
Charge :55 à 80
Diametre : 50 à 125
Température :-20 à +80°C
Fixation : à platine pivotante
Monture : tôle d’acier emboutie inoxydable AISI 304
Pivotement sur deux couronnes de billes inox
Fixation : à platine pivotante
Bandage :
Roue : polyamide 6 blanc non tachant
Moyeu : lisse, à très faible coefficient de frottement éliminant les risques d’usure rapide ou de grippage
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée inoxydable |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage, à platine pivotante à simple blocage |
| Corps de roue | polyamide 6 blanc non tachant |
| Bandage | Polyamide |
| Charge maxi | 55, 60, 80 |
| Diametre roue | 100, 125, 50, 60, 80 |
| Hauteur de roulette | 134, 159, 70, 90 |
| Deport | 25, 35, Roulette à platine acier |
| Dimensions platine | 60×60 |
| Diametre trous de fixation | 6.5, 8.3 |
| Entraxe trous de fixation | 45×45, 60×50 |
| Moyeu | lisse |
| Température | -20 à 80°C |
| SKU | Image | Fiche technique / CAD | Type de fixation | ∅ roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JP3BD125-77L | | à platine pivotante à double blocage | 125 | 159 | 35 | 60×60 | lisse | 80 | 60×50 | 8.3 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 125 | 159 | lisse | 80 | |||
| JP2BA050-77L | | à platine pivotante | 50 | 70 | 25 | 60×60 | lisse | 55 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante | 50 | 70 | lisse | 55 | |||
| JF2BA050-77L | | à platine fixe | 50 | 70 | Roulette à platine acier | 60×60 | lisse | 55 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-fixe | 50 | 70 | lisse | 55 | |||
| JP2BD050-77L | | à platine pivotante à double blocage | 50 | 70 | 25 | 60×60 | lisse | 55 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 50 | 70 | lisse | 55 | |||
| JP2BA060-77L | | à platine pivotante | 60 | 90 | 25 | 60×60 | lisse | 60 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante | 60 | 90 | lisse | 60 | |||
| JF2BA060-77L | | à platine fixe | 60 | 90 | Roulette à platine acier | 60×60 | lisse | 60 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-fixe | 60 | 90 | lisse | 60 | |||
| JP2BD060-77L | | à platine pivotante à double blocage | 60 | 90 | 25 | 60×60 | lisse | 60 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 60 | 90 | lisse | 60 | |||
| JP2BA080-77L | | à platine pivotante | 80 | 109 | 25 | 60×60 | lisse | 60 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante | 80 | 109 | lisse | 60 | |||
| JF2BA080-77L | | à platine fixe | 80 | 109 | Roulette à platine acier | 60×60 | lisse | 60 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-fixe | 80 | 109 | lisse | 60 | |||
| JP2BD080-77L | | à platine pivotante à double blocage | 80 | 109 | 25 | 60×60 | lisse | 60 | 45×45 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 80 | 109 | lisse | 60 | |||
| JP3BA100-77L | | à platine pivotante | 100 | 134 | 35 | 76×70 | lisse | 80 | 60×50 | 8.3 | Merci de nous contacter | En stock | a-platine-pivotante | 100 | 134 | lisse | 80 | |||
| JF3BA100-77L | | à platine fixe | 100 | 134 | Roulette à platine acier | 76×70 | lisse | 80 | 60×50 | 8.3 | Merci de nous contacter | En stock | a-platine-fixe | 100 | 134 | lisse | 80 | |||
| JP3BD100-77L | | à platine pivotante à double blocage | 100 | 134 | 35 | 76×70 | lisse | 80 | 60×50 | 8.3 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 100 | 134 | lisse | 80 | |||
| JP3BA125-77L | | à platine pivotante | 125 | 159 | 35 | 76×70 | lisse | 80 | 60×50 | 8.3 | Merci de nous contacter | En stock | a-platine-pivotante | 125 | 159 | lisse | 80 |
Pour télécharger les documents techniques et les plans 3D, veuillez vous connecter ou créer un compte
