tôle d’acier emboutie zinguée
à platine pivotante
Pivotement sur deux couronnes de billes
caoutchouc thermoplastique gris non tachant
polypropylène gris
lisse avec parefils métallique ou roulement à billes Axe démontable
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série : Uniroll

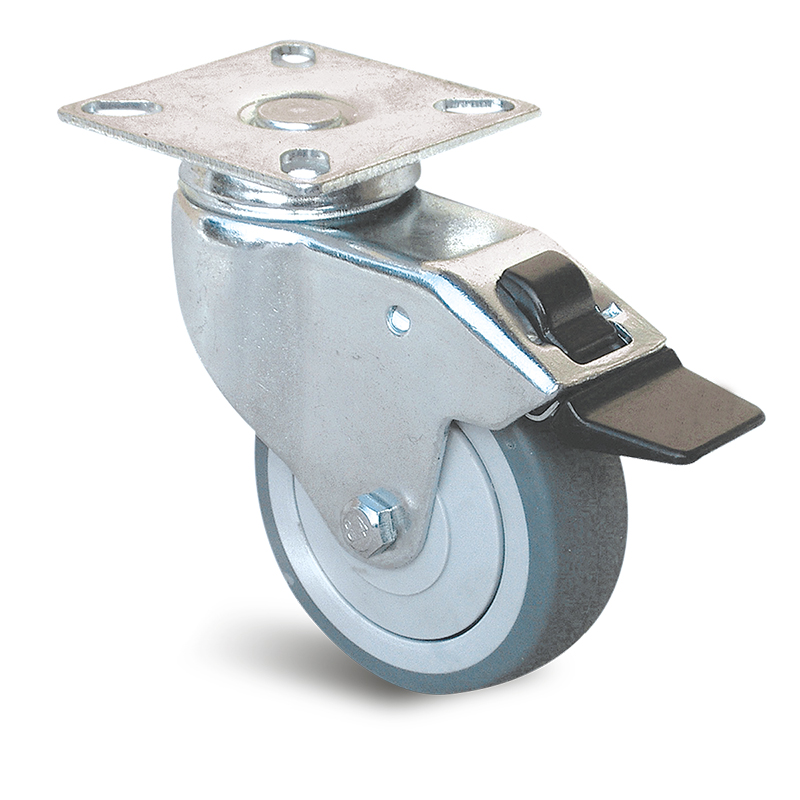

Roulette en tôle d’acier emboutie
Roue caoutchouc thermoplastique
Corps polypropylène
Charge :40 à 70 kg
Diametre : 50 à 100 mm
Température :
Fixation : Charge : 40 à 70 kg
Diametre : 50 à 100 mm
Monture : tôle d’acier emboutie zinguée
Fixation : à platine pivotante
Pivotement sur deux couronnes de billes
Bandage : caoutchouc thermoplastique gris non tachant
Roue : polypropylène gris
Moyeu : lisse avec parefils métallique Axe démontable
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Corps de roue | Caoutchouc thermoplastique |
| Largeur de bandage | 17, 22, 24 |
| Bandage | Caoutchouc thermoplastique |
| Charge maxi | 40, 50, 60, 70 |
| Diametre roue | 100, 150, 50, 60, 75 |
| Hauteur de roulette | 102, 124, 72, 85 |
| Deport | 20, 27, 32, 36 |
| Dimensions platine | 50×50, 60×60, 65×65 |
| Diametre trous de fixation | 6.5, 8.5 |
| Entraxe trous de fixation | 37×37/34×34, 47×37, 53×53/44×44 |
| Moyeu | à billes, lisse |
| SKU | Image | Fiche technique / CAD | Type de fixation | ∅ roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10366502 | | à platine pivotante | 50 | 17 | 72 | 27 | 50×50 | à billes | 40 | 37×37/34×34 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante | 50 | 72 | billes | 40 | ||
| 366502 | | à platine pivotante | 50 | 17 | 72 | 27 | 50×50 | lisse | 40 | 37×37/34×34 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante | 50 | 72 | lisse | 40 | ||
| 366532 | | à platine fixe | 50 | 17 | 72 | 27 | 50×50 | lisse | 40 | 37×37/34×34 | 6.5 | Merci de nous contacter | En stock | a-platine-fixe | 50 | 72 | lisse | 40 | ||
| 366522 |  | à platine pivotante à double blocage | 50 | 17 | 72 | 27 | 50×50 | lisse | 40 | 37×37/34×34 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 50 | 72 | lisse | 40 | ||
| 10366522 | | à platine pivotante à double blocage | 50 | 17 | 72 | 27 | 50×50 | à billes | 40 | 37×37/34×34 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 50 | 72 | billes | 40 | ||
| 366603 | | à platine pivotante | 60 | 22 | 85 | 20 | 60×60 | lisse | 50 | 47×37 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante | 60 | 85 | lisse | 50 | ||
| 366633 | | à platine fixe | 60 | 22 | 85 | 20 | 60×60 | lisse | 50 | 47×37 | 6.5 | Merci de nous contacter | En stock | a-platine-fixe | 60 | 85 | lisse | 50 | ||
| 366623 | | à platine pivotante à double blocage | 60 | 22 | 85 | 20 | 60×60 | lisse | 50 | 47×37 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 60 | 85 | lisse | 50 | ||
| 366702 | | à platine pivotante | 75 | 24 | 102 | 32 | 65×65 | lisse | 60 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-pivotante | 75 | 102 | lisse | 60 | ||
| 366732 | | à platine fixe | 75 | 24 | 102 | 32 | 65×65 | lisse | 60 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-fixe | 75 | 102 | lisse | 60 | ||
| 366722 | | à platine pivotante à double blocage | 75 | 24 | 102 | 36 | 65×65 | lisse | 60 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 75 | 102 | lisse | 60 | ||
| 10366722 | | à platine pivotante à double blocage | 75 | 24 | 102 | 36 | 65×65 | à billes | 60 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 75 | 102 | billes | 60 | ||
| 366802 | | à platine pivotante | 100 | 24 | 124 | 32 | 65×65 | lisse | 70 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-pivotante | 100 | 124 | lisse | 70 | ||
| 366832 | | à platine fixe | 100 | 24 | 124 | 32 | 65×65 | lisse | 70 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-fixe | 100 | 124 | lisse | 70 | ||
| 366822 | | à platine pivotante à double blocage | 100 | 24 | 124 | 36 | 65×65 | lisse | 70 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 100 | 124 | lisse | 70 | ||
| 10366822 | | à platine pivotante à double blocage | 100 | 24 | 124 | 36 | 65×65 | à billes | 70 | 53×53/44×44 | 8.5 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 100 | 124 | billes | 70 |
Pour télécharger les documents techniques et les plans 3D, veuillez vous connecter ou créer un compte
