tôle d’acier emboutie zinguée
à platine pivotante
Pivotement sur deux couronnes de billes
polyamide noir
polyamide noir
lisse
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

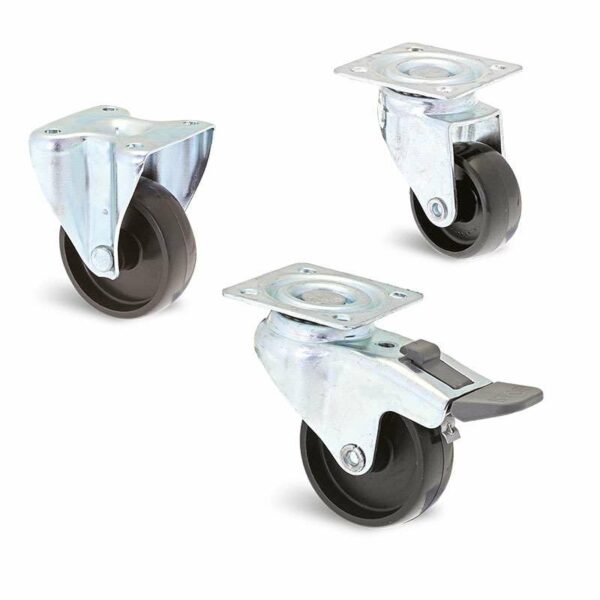

Série : C-774/83
Roulette en tôle d’acier emboutie
Roue polyamide
Charge : 20 à 70 kg
Diamètre :30 à 80 mm
Monture : tôle d’acier emboutie zinguée
Fixation : à platine pivotante
Pivotement sur deux couronnes de billes
Bandage :
Roue : polyamide noir
Moyeu : lisse
| Poids | ND |
|---|---|
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Type de monture | Tôle d'acier emboutie |
| Corps de roue | Polypropylène |
| Largeur de bandage | 15, 17, 21, 22 |
| Charge maxi | 20, 25, 35, 40, 50, 60, 70 |
| Diametre roue | 30, 40, 50, 60, 80 |
| Hauteur de roulette | 48, 62, 67, 72, 80, 82, 99 |
| Deport | 14, 20, 22 |
| Dimensions platine | 38×38, 47×47, 60×60 |
| Entraxe trous de fixation | 29×29, 33×33, 45×45 |
| Moyeu | lisse |
| Bandage | Polyamide |
| Diametre trous de fixation | 4.3, 5.3 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP1BA030-774L |  | à platine pivotante | 30 | 15 | 48 | 14 | 38×38 | lisse | 20 | 29×29 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante | 30 | 48 | lisse | 20 | ||

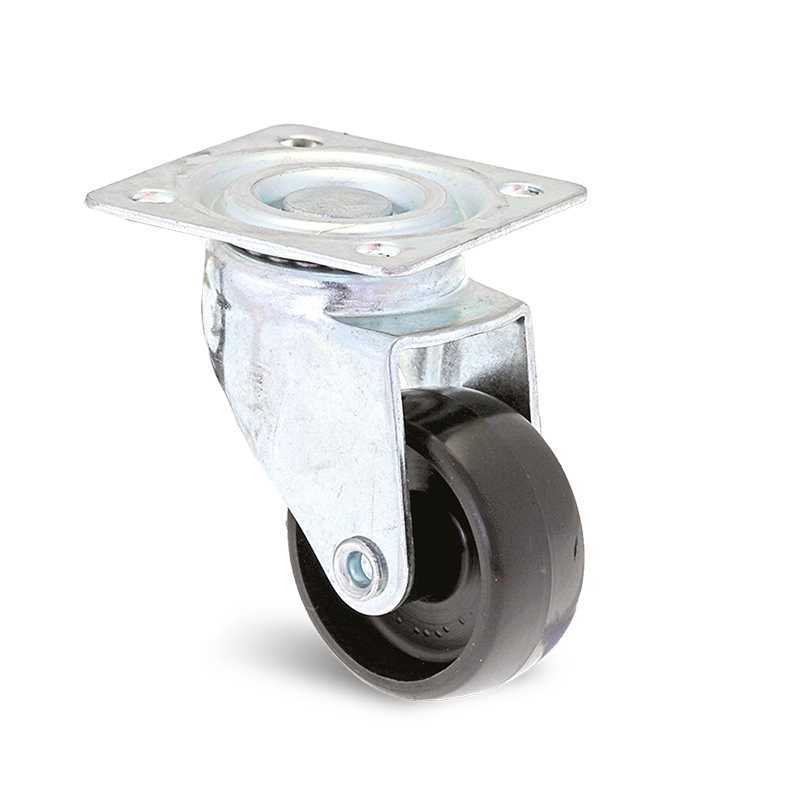

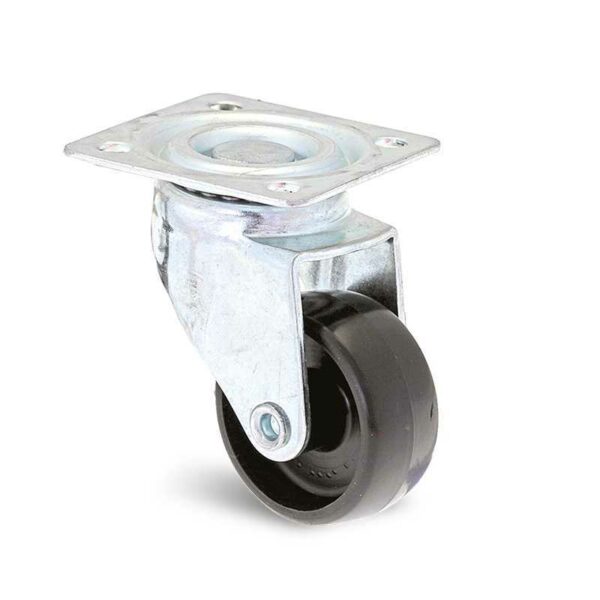

| CP1BA040-83L | | à platine pivotante | 40 | 17 | 62 | 20 | 47×47 | lisse | 25 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante | 40 | 62 | lisse | 25 | ||
| CP1BA060-83L | | à platine pivotante | 60 | 21 | 80 | 20 | 47×47 | lisse | 40 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante | 60 | 80 | lisse | 40 | ||
| CP1BA050-83L | | à platine pivotante | 50 | 17 | 67 | 20 | 47×47 | lisse | 35 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante | 50 | 67 | lisse | 35 | ||
| CP1BA080-83L | | à platine pivotante | 80 | 21 | 99 | 22 | 47×47 | lisse | 50 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante | 80 | 99 | lisse | 50 | ||
| CP2BA050-774L | | à platine pivotante | 50 | 22 | 72 | 22 | 60×60 | lisse | 60 | 45×45 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante | 50 | 72 | lisse | 60 | ||
| CP2BA060-774L | | à platine pivotante | 60 | 22 | 82 | 22 | 60×60 | lisse | 70 | 45×45 | 4.3, 5.3 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 60 | 82 | lisse | 70 | ||

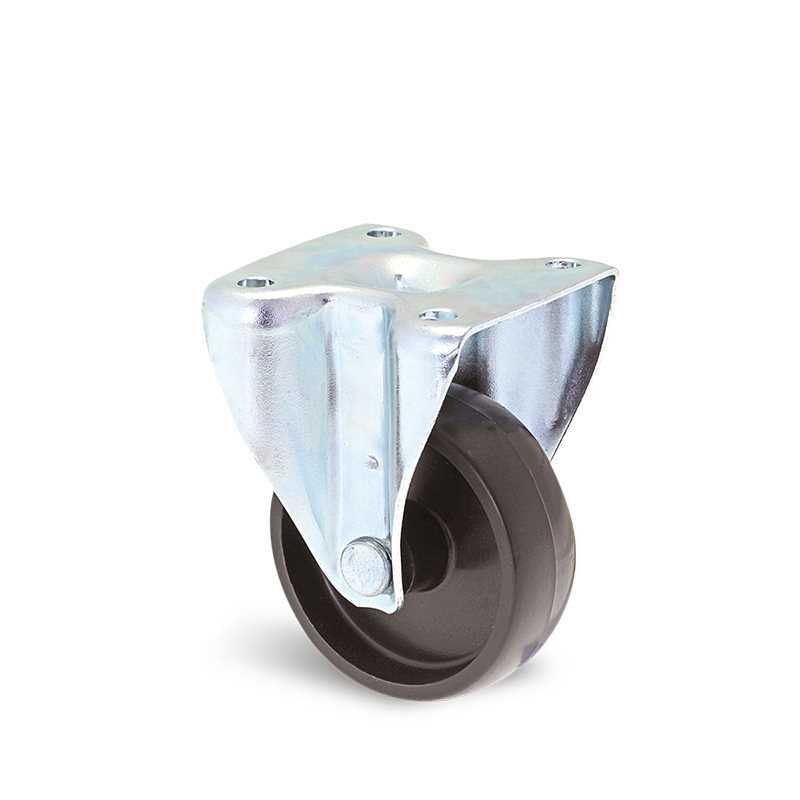

| CF1BA040-83L | | à platine fixe | 40 | 17 | 62 | 20 | 47×47 | lisse | 25 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-fixe | 40 | 62 | lisse | 25 | ||
| CF1BA050-83L | | à platine fixe | 50 | 17 | 67 | 20 | 47×47 | lisse | 35 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-fixe | 50 | 67 | lisse | 35 | ||

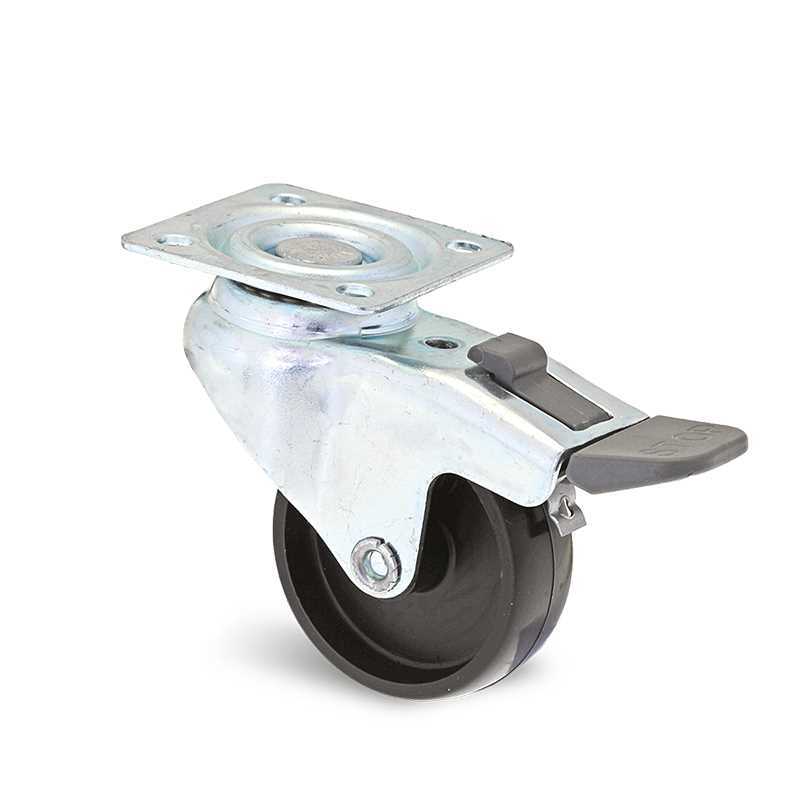

| CP1BD050-83L | | à platine pivotante à double blocage | 50 | 17 | 67 | 20 | 47×47 | lisse | 35 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 50 | 67 | lisse | 35 | ||
| CF1BA060-83L | | à platine fixe | 60 | 21 | 80 | 20 | 47×47 | lisse | 40 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-fixe | 60 | 80 | lisse | 40 | ||
| CP1BD060-83L | | à platine pivotante à double blocage | 60 | 21 | 80 | 20 | 47×47 | lisse | 40 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 60 | 80 | lisse | 40 | ||
| CF1BA080-83L | | à platine fixe | 80 | 21 | 99 | 22 | 47×47 | lisse | 50 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-fixe | 80 | 99 | lisse | 50 | ||
| CP1BD080-83L | | à platine pivotante à double blocage | 80 | 21 | 99 | 22 | 47×47 | lisse | 50 | 33×33 | 4.3, 5.3 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 80 | 99 | lisse | 50 |
Pour télécharger les documents techniques et les plans 3D, veuillez vous connecter ou créer un compte
