AA-86/88/89/91

Patins d’immobilisation – AA-89/88/89/91

Destinés à immobiliser efficacement des appareils roulants tels que tables de transfert à billes,
tables de montage, chariots de manutention, gerbeurs, portiques roulants …

Fixation

A platine

Patins d’immobilisation – AA-89/88/89/91

Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

Description

Patin d’immobilisation à fixation horizontale, destiné à être boulonné en dessous d’un châssis. De conception robuste, en fonte et en acier. Lors du positionnement, il faut conserver une garde au sol Z mm sous le patin caoutchouc en position relevée. Le blocage et le déblocage sont commandés par deux pédales indépendantes.

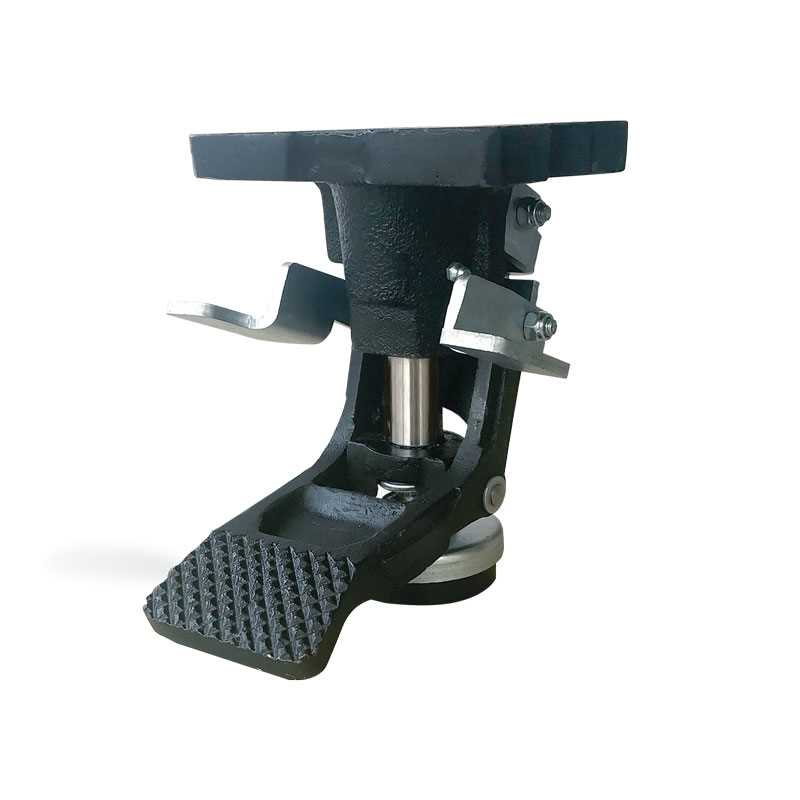

Les patins AA89000 et AA91000 sont équipés d’une double pédale de déblocage

Informations complémentaires

Poids	ND
H	198, 200, 293
Hauteur repliée H1	161, 168, 235
Hauteur dépliée H2	205, 207, 300
J	20
K	80
L	110, 130, 90
L'	67, 85, 90
Z	39, 54
Dimensions platine	135×115, 140×110, 152×114, 153×115
Entraxe trous de fixation	105×80, 127×63.5
Diametre trous de fixation	11, 13

SKU	H	Hauteur repliée H1	Hauteur dépliée H2	K	J	L	L’	Z	Dimensions platine	Entraxe trous de fixation	Diametre trous de fixation	Prix	Stock	hf:att:pa_h-bille	hf:att:pa_h1	hf:att:pa_h2	hf:att:pa_k-bille	hf:att:pa_j-bille	hf:att:pa_l-bille	hf:att:pa_l-patin	hf:att:pa_z-patin	hf:att:pa_dimensions-platine	hf:att:pa_entraxe-trou-fixation	hf:att:pa_diametre-trou-de-fixation
AA91000	293	235	300	80	20	130	67	54	140×110	105×80	11	Merci de nous contacter	En stock	293	235	300	80	20	130	67	54	140×110	105×80	11
AA89000	200	161	207	80	20	110	85	39	135×115	127×63.5	13	Merci de nous contacter	En stock	200	161	207	80	20	110	85	39	135×115	127×63-5	trous-de-fixation-13

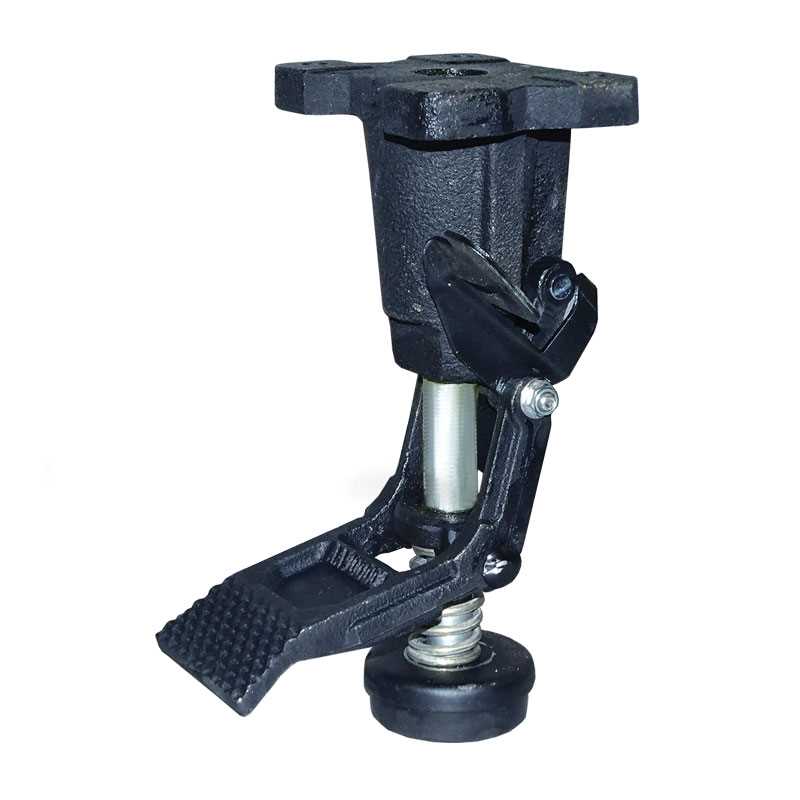

AA88000	200	161	207	80	20	110	85	39	153×115	127×63.5	13	Merci de nous contacter	En stock	200	161	207	80	20	110	85	39	153×115	127×63-5	trous-de-fixation-13

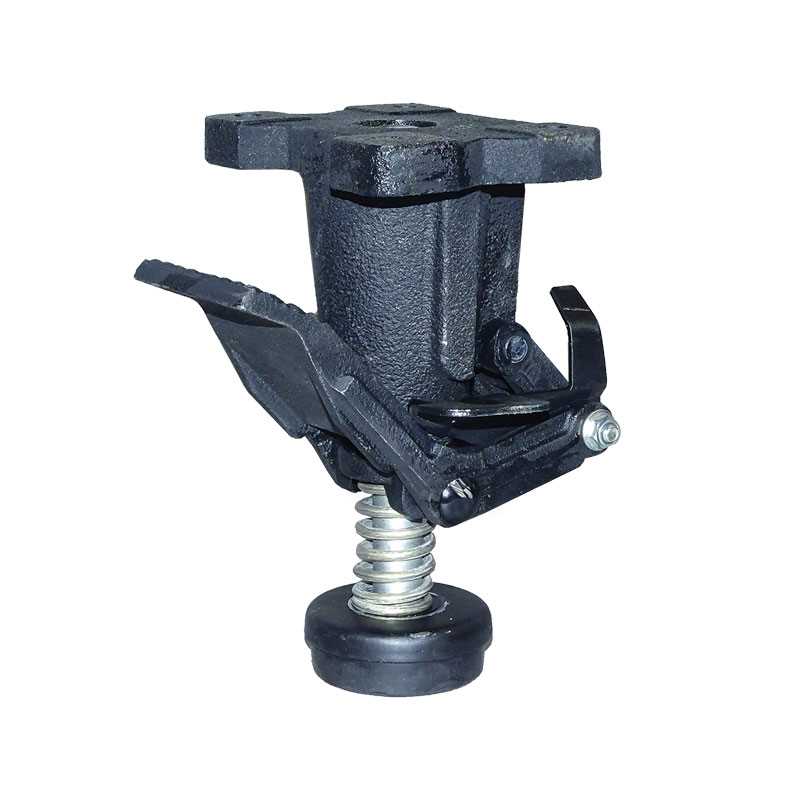

AA86000	198	168	205	80	20	90	90	39	152×114	127×63.5	13	Merci de nous contacter	En stock	198	168	205	80	20	90	90	39	152×114	127×63-5	trous-de-fixation-13
