tôle d’acier emboutie zinguée
Pivotement sur deux couronnes de billes
Double blocage (roue et pivot)
à platine pivotante à double blocage
caoutchouc standard plein noir. Dureté Shore A 82°±4
bi-flasques en tôle d’acier emboutie zinguée
roulement à rouleaux
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série : Portroll / Manuroll
Roulette caoutchouc corps acier 75 à 200 kg
Roulette en tôle d’acier emboutie zinguée
Roue caoutchouc
Corps acier
Charge : 75 à 200 kg
Diametre : Roue caoutchouc
T° : -20 à +60°C
tôle d’acier emboutie zinguée – Pivotement sur deux couronnes de billes
à platine pivotante
caoutchouc standard plein noir. Dureté Shore A 82°±4
bi-flasques en tôle d’acier emboutie zinguée
roulement à rouleaux
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Corps de roue | bi-flasques en tôle d'acier emboutie zinguée |
| Largeur de bandage | 25, 30, 38, 40, 50 |
| Bandage | Caoutchouc |
| Charge maxi | 75, 100, 125, 140, 200 |
| Diametre roue | 100, 125, 160, 200, 80 |
| Hauteur de roulette | 107, 130, 158, 195, 235 |
| Deport | 33, 42, 45, 51, 55, Roulette à platine acier |
| Dimensions platine | 105×80, 135×110 |
| Diametre trous de fixation | 11, 9 |
| Moyeu | à rouleaux |
| Température | -20 à +60°C |
| Entraxe trous de fixation | 105×80, 80×60 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1280380 | | à platine pivotante | 80 | 25 | 107 | 33 | 105×80 | à rouleaux | 75 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-pivotante | 80 | 107 | a-rouleaux | 75 | ||

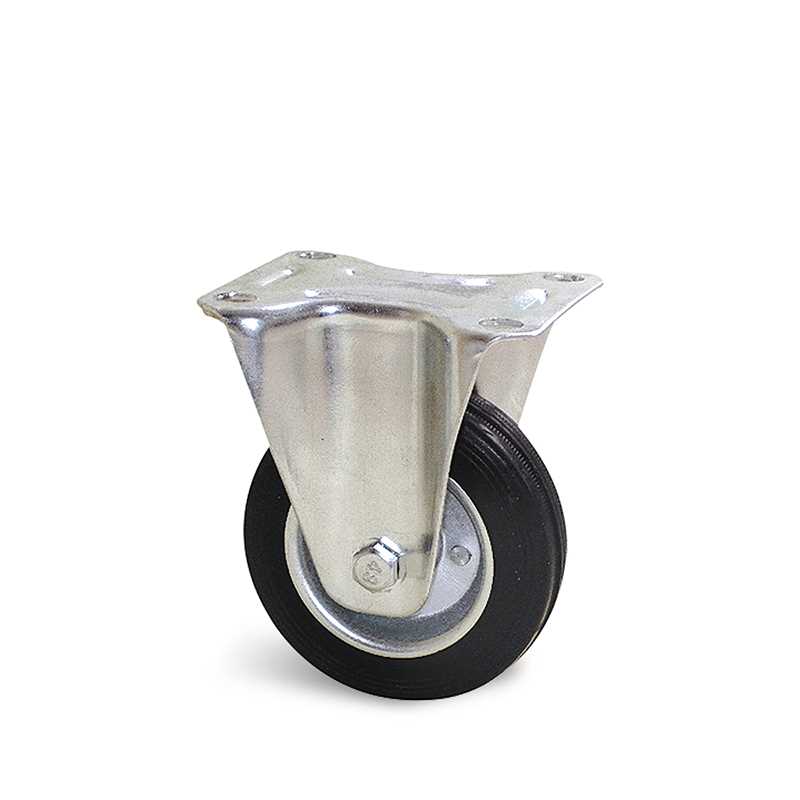

| 5280380 | | à platine fixe | 80 | 25 | 107 | Roulette à platine acier | 105×80 | à rouleaux | 75 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-fixe | 80 | 107 | a-rouleaux | 75 | ||
| 12800380 | | à platine pivotante à double blocage | 80 | 25 | 107 | 33 | 105×80 | à rouleaux | 75 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 80 | 107 | a-rouleaux | 75 | ||
| 1280420 | | à platine pivotante | 100 | 30 | 130 | 42 | 105×80 | à rouleaux | 100 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-pivotante | 100 | 130 | a-rouleaux | 100 | ||
| 5280420 | | à platine fixe | 100 | 30 | 130 | Roulette à platine acier | 105×80 | à rouleaux | 100 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-fixe | 100 | 130 | a-rouleaux | 100 | ||
| 12800420 | | à platine pivotante à double blocage | 100 | 30 | 130 | 42 | 105×80 | à rouleaux | 100 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 100 | 130 | a-rouleaux | 100 | ||
| 2160520 | | à platine pivotante | 125 | 38 | 158 | 45 | 105×80 | à rouleaux | 125 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-pivotante | 125 | 158 | a-rouleaux | 125 | ||
| 5160520 | | à platine fixe | 125 | 38 | 158 | Roulette à platine acier | 105×80 | à rouleaux | 125 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-fixe | 125 | 158 | a-rouleaux | 125 | ||
| 21700520 | | à platine pivotante à double blocage | 125 | 38 | 158 | 45 | 105×80 | à rouleaux | 125 | 80×60 | 9 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | 125 | 158 | a-rouleaux | 125 | ||
| 1351802 | | à platine pivotante | 160 | 40 | 195 | 51 | 135×110 | à rouleaux | 140 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-pivotante | diametre-160 | 195 | a-rouleaux | 140 | ||
| 5181802 | | à platine fixe | 160 | 40 | 195 | Roulette à platine acier | 135×110 | à rouleaux | 140 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-fixe | diametre-160 | 195 | a-rouleaux | 140 | ||
| 13511802 | | à platine pivotante à double blocage | 160 | 40 | 195 | 51 | 135×110 | à rouleaux | 140 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | diametre-160 | 195 | a-rouleaux | 140 | ||
| 1352895 | | à platine pivotante | 200 | 50 | 235 | 55 | 135×110 | à rouleaux | 200 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-pivotante | diametre-200 | 235 | a-rouleaux | 200 | ||
| 5182895 | | à platine fixe | 200 | 50 | 235 | Roulette à platine acier | 135×110 | à rouleaux | 200 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-fixe | diametre-200 | 235 | a-rouleaux | 200 | ||
| 13512895 | | à platine pivotante à double blocage | 200 | 50 | 235 | 55 | 135×110 | à rouleaux | 200 | 105×80 | 11 | Merci de nous contacter | En stock | a-platine-pivotante-a-double-blocage | diametre-200 | 235 | a-rouleaux | 200 |
