– Grand déport de la roulette pivotante
qui évite le fouettement de la roue
pendant le roulage
– Ensemble entièrement démontable,
de conception robuste
– Utilisation intensive
En acier forgé et mécano-soudé, protégée par peinture glycérophtalique
– Suspension à ressort
– Système de pivotement sans pivot central équipé d’un graisseur, sur butée à billes indéboîtable en acier traité.
A platine
– Trous de fixation oblongs :
105×80 mm à 120×60 mm
Elastomère de polyuréthane. Dureté Shore A 93°±3
Fonte
Double roulement à billes
de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
| Poids | ND |
|---|---|
| Type de fixation | à platine fixe, à platine pivotante |
| Diametre roue | 150, 200 |
| Largeur de bandage | 50 |
| Hauteur totale sous charge nulle K0 | 240, 265 |
| Hauteur totale sous charge nominale K1 | 215, 240 |
| Deport | 102, 117 |
| Dimensions platine | 150×110 |
| Entraxe trous de fixation | 105×80 |
| Diametre trous de fixation | 13 |
| Moyeu | à billes |
| Charge maxi | 300 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | Hauteur totale sous charge nulle K0 | Hauteur totale sous charge nominale K1 | Deport | Dimensions platine | Entraxe trous de fixation | Diametre trous de fixation | Moyeu | Charge maxi | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_k0 | hf:att:pa_k1 | hf:att:pa_deport | hf:att:pa_dimensions-platine | hf:att:pa_entraxe-trou-fixation | hf:att:pa_diametre-trou-de-fixation | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

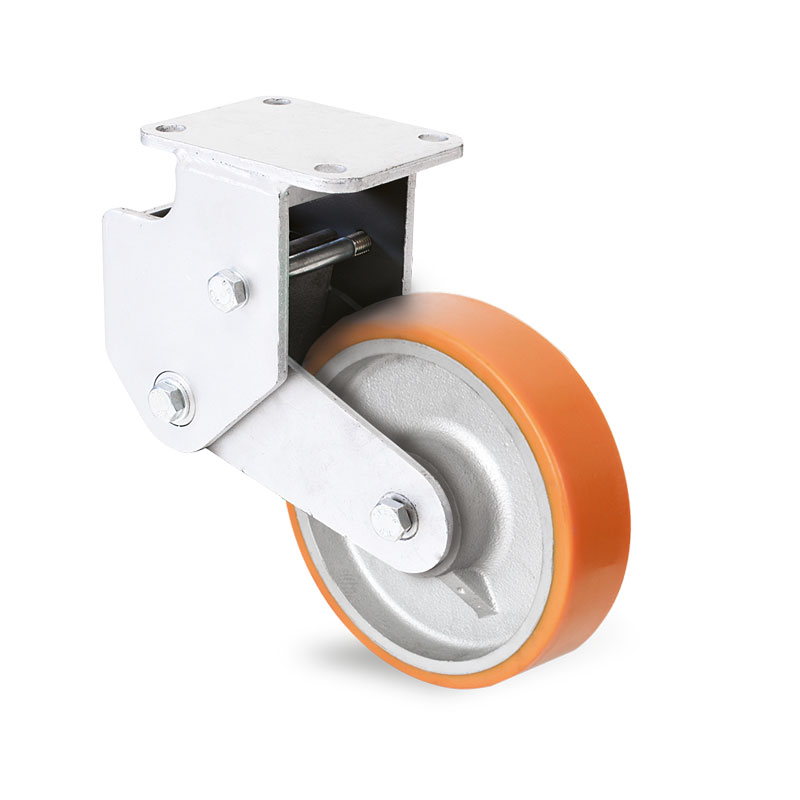

| HF5BV200-23BM |  | à platine fixe | 200 | 50 | 265 | 240 | 102 | 150×110 | 105×80 | 13 | à billes | 300 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-200 | 50 | 265 | 240 | 102 | 150×110 | 105×80 | trous-de-fixation-13 | billes | 300 | ||
| HF5BV150-23BM | | à platine fixe | 150 | 50 | 240 | 215 | 102 | 150×110 | 105×80 | 13 | à billes | 300 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-150 | 50 | 240 | 215 | 102 | 150×110 | 105×80 | trous-de-fixation-13 | billes | 300 | ||

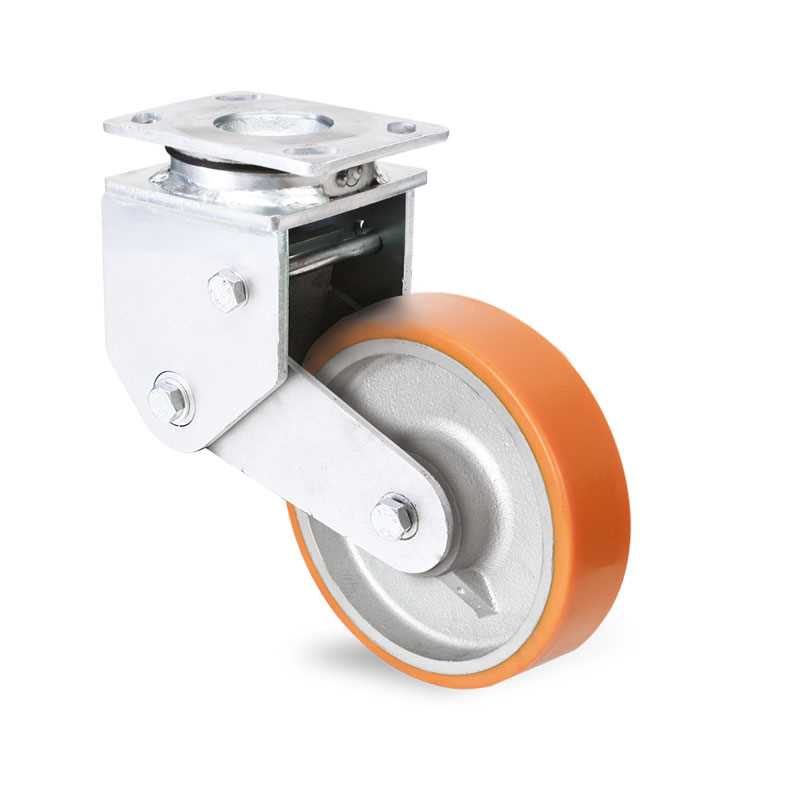

| HP5BV200-23BM |  | à platine pivotante | 200 | 50 | 265 | 240 | 117 | 150×110 | 105×80 | 13 | à billes | 300 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | 50 | 265 | 240 | 117 | 150×110 | 105×80 | trous-de-fixation-13 | billes | 300 | ||
| HP5BV150-23BM | | à platine pivotante | 150 | 50 | 240 | 215 | 117 | 150×110 | 105×80 | 13 | à billes | 300 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-150 | 50 | 240 | 215 | 117 | 150×110 | 105×80 | trous-de-fixation-13 | billes | 300 |
