Description
Patin en caoutchouc antidérapant ou en aluminium permettant l’absorption des bruits et vibrations, et assurant une bonne stabilité
– Dispositif de contrôle du patin par écrou central à croisillon en polyamide
Série : XY-771 / 774
Roulette d’immobilisation – de 25 à 1500 kg
Roulette d’immobilisation – de 25 à 1500 kg
Roue polyamide
Charge : 25 à 1500 kg
Diamètre : De 42 à 90 mm
Température : -10 à +90°C
XY-771 / 774
Roulette d’immobilisation – de 25 à 1500 kg
- La roulette d’immobilisation est la combinaison d’une roulette pivotante et d’un patin d’immobilisation réglable.
- Elle supporte et permet de déplacer facilement des machines, des appareils lourds et de les positionner de manière stable.
- La mise en place se fait en descendant le patin d’immobilisation à l’aide d’un écrou ou d’un cliquet.
- La roue ne repose plus sur le sol et l’appareil peut être mis à niveau sur les patins malgré les irrégularités du sol.
Monture
Corps de chape en fonte d’aluminium moulé, protégé par peinture ivoire martelée
Fixation
A platine pivotante, platine carrée en acier galvanisé, livrée avec boulons
– Pivotement sur deux couronnes de billes
Bandage
Polyamide noir ou bleu.
Dureté Shore D 70° ou 80°
Moyeu
Lisse
Roulette d’immobilisation – de 25 à 1500 kg
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Modèles Disponibles
Informations complémentaires
| Poids | ND |
|---|---|
| Type de fixation | à platine pivotante |
| Corps de roue | Polyamide 6 bleu, polyamide 6 noir |
| Patin | Aluminium, Caoutchouc antidérapant |
| Diametre roue | 42, 50, 63, 75, 90 |
| Largeur de bandage | 20, 25, 30, 33, 55 |
| Hauteur totale sous charge nulle K0 | 103, 120, 132, 71, 82 |
| Hauteur totale sous compression max K2 | 118, 132, 147, 81, 92 |
| Deport | 30, 36, 46, 52, 53, 69 |
| Hauteur totale sous charge nominale K1 | 11°, 13°, 9° |
| Dimensions platine | 100×100, 55×55, 73×73, 90×90, 95×95 |
| Entraxe trous de fixation | 42×42, 58×58, 70×70 |
| Diametre trous de fixation | 11, 13, 6.5, 7, 9 |
| Moyeu | lisse |
| Charge dynamique | 125, 25, 250, 375, 500, 750 |
| Charge maxi | 50, 250, 500, 750, 1000, 1500 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | K0 | Hauteur avec patin K2 | U | Angle K1 | Dimensions platine | Entraxe trous de fixation | Diametre trous de fixation | Moyeu | Charge dynamique | Charge maxi | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_k0 | hf:att:pa_k2 | hf:att:pa_deport | hf:att:pa_k1 | hf:att:pa_dimensions-platine | hf:att:pa_entraxe-trou-fixation | hf:att:pa_diametre-trou-de-fixation | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

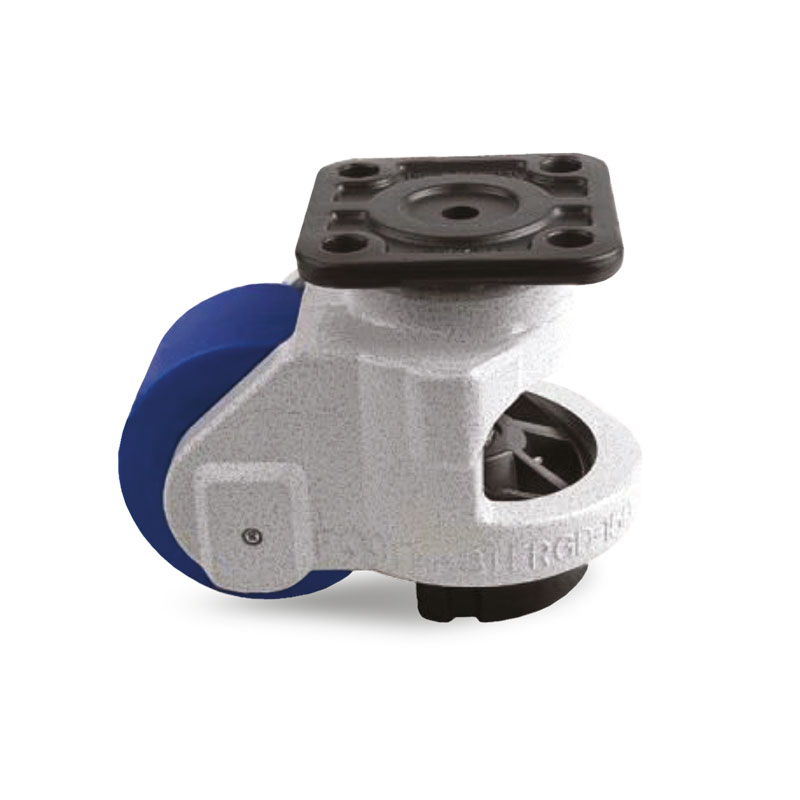

| XY4BA096-771L |  | à platine pivotante | 90 | 55 | 132 | 147 | 69 | 9° | 100×100 | 70×70 | 13 | lisse | 1500 | Merci de nous contacter | En stock | a-platine-pivotante | 90 | 55 | 132 | 147 | 69 | 9 | 100×100 | 70×70 | trous-de-fixation-13 | lisse | 1500 | |||

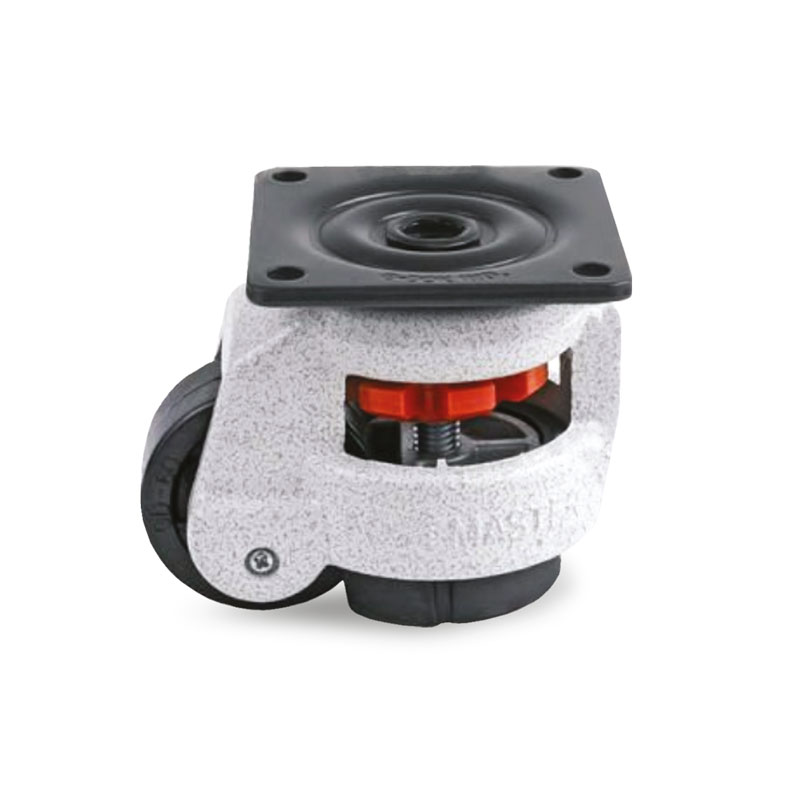

| XY3BA075-774L |  | à platine pivotante | 75 | 30 | 120 | 132 | 53 | 11° | 95×95 | 70×70 | 11 | lisse | 750 | Merci de nous contacter | En stock | a-platine-pivotante | 75 | 30 | 120 | 132 | 53 | 11 | 95×95 | 70×70 | 11 | lisse | charge-750 | |||

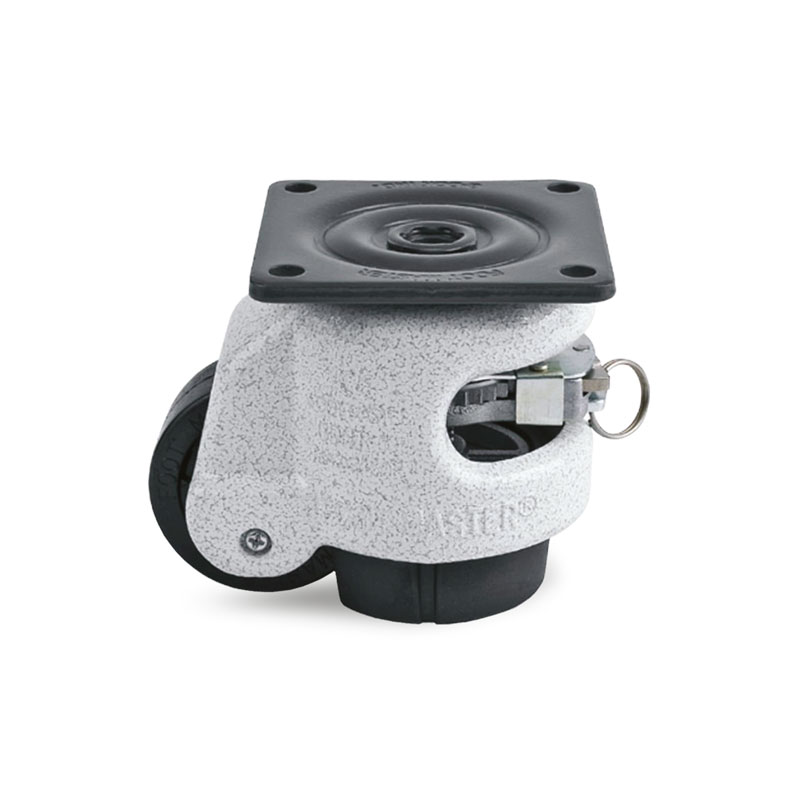

| XY3BA063-774L-5 |  | à platine pivotante | 63 | 30 | 103 | 118 | 46 | 11° | 90×90 | 70×70 | 9 | lisse | 500 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 63 | 30 | 103 | 118 | 46 | 11 | 90×90 | 70×70 | 9 | lisse | charge-500 | |||
| XY1BA042-774L | | à platine pivotante | 42 | 20 | 71 | 81 | 30 | 13° | 55×55 | 42×42 | 6.5 | lisse | 50 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 42 | 20 | 71 | 81 | 30 | 13 | 55×55 | 42×42 | 6-5 | lisse | 50 | |||
| XY2BA050-774L | | à platine pivotante | 50 | 25 | 82 | 92 | 36 | 11° | 73×73 | 58×58 | 7 | lisse | 250 | Merci de nous contacter | En stock | a-platine-pivotante | 50 | 25 | 82 | 92 | 36 | 11 | 73×73 | 58×58 | 7 | lisse | 250 | |||
| XY3BA063-774L | | à platine pivotante | 63 | 30 | 103 | 118 | 46 | 11° | 90×90 | 70×70 | 9 | lisse | 500 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 63 | 30 | 103 | 118 | 46 | 11 | 90×90 | 70×70 | 9 | lisse | charge-500 |
