Roulette pivotante escamotable à vérin à vis permettant le mouvement et l’ajustage rapide et précis de plates-formes de travail, machines…
Acier forgé et mécano-soudé, protégée par une peinture glycérophtalique
– Pivotement sur bûtée à billes
Par platine rectangulaire verticale
Élastomère de polyuréthane.
Dureté Shore A 93°±3
Fonte ou Roue complète moulée en fonte grise
Double roulement à billes
de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
| Poids | ND |
|---|---|
| Type de fixation | à platine pivotante |
| Bandage | Fonte, Polyuréthane |
| Diametre roue | 150, 200 |
| Largeur de bandage | 40, 45, 50 |
| K | 578, 621 |
| Hauteur totale sous charge nominale K1 | 216, 259 |
| Hauteur totale sous compression max K2 | 292, 335 |
| Deport | 60, 65 |
| Dimensions platine | 152×106 |
| Entraxe trous de fixation | 114×64 |
| Diametre trous de fixation | 13 |
| Moyeu | à billes |
| Charge maxi | 700, 1000 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | K | K1 | K2 | Deport | Dimensions platine | Entraxe trous de fixation | Diametre trous de fixation | Moyeu | Charge maxi | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_k-bille | hf:att:pa_k1 | hf:att:pa_k2 | hf:att:pa_deport | hf:att:pa_dimensions-platine | hf:att:pa_entraxe-trou-fixation | hf:att:pa_diametre-trou-de-fixation | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

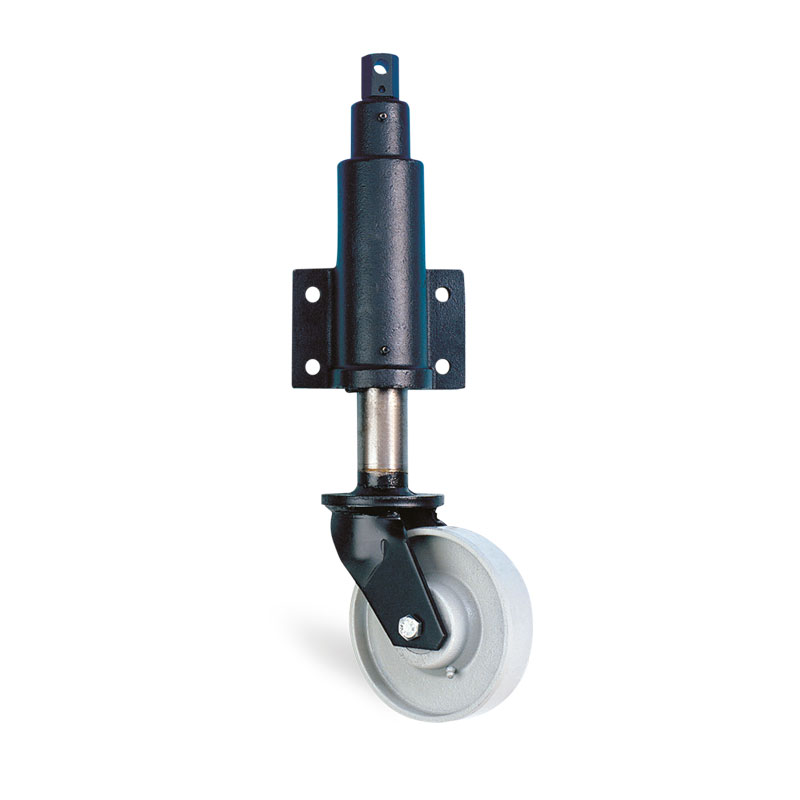

| JA-150-11B |  | à platine pivotante | 150 | 40 | 578 | 216 | 292 | 60 | 152×106 | 114×64 | 13 | à billes | 700 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-150 | 40 | 578 | 216 | 292 | 60 | 152×106 | 114×64 | trous-de-fixation-13 | billes | charge-700 | ||

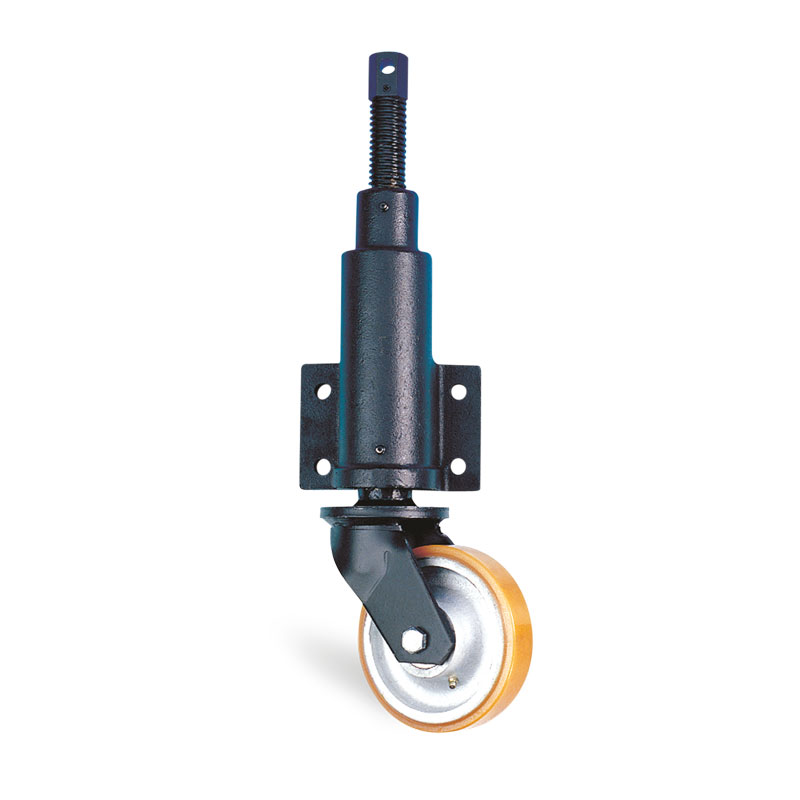

| JA-200-23BM |  | à platine pivotante | 200 | 50 | 621 | 259 | 335 | 65 | 152×106 | 114×64 | 13 | à billes | 1000 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | 50 | 621 | 259 | 335 | 65 | 152×106 | 114×64 | trous-de-fixation-13 | billes | 1000 | ||
| JA-150-23BM | | à platine pivotante | 150 | 50 | 578 | 216 | 292 | 60 | 152×106 | 114×64 | 13 | à billes | 700 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-150 | 50 | 578 | 216 | 292 | 60 | 152×106 | 114×64 | trous-de-fixation-13 | billes | charge-700 |
