Elastomère de polyuréthane. Dureté Shore A 93°±3
Fonte
Double roulement à billes de précision étanche

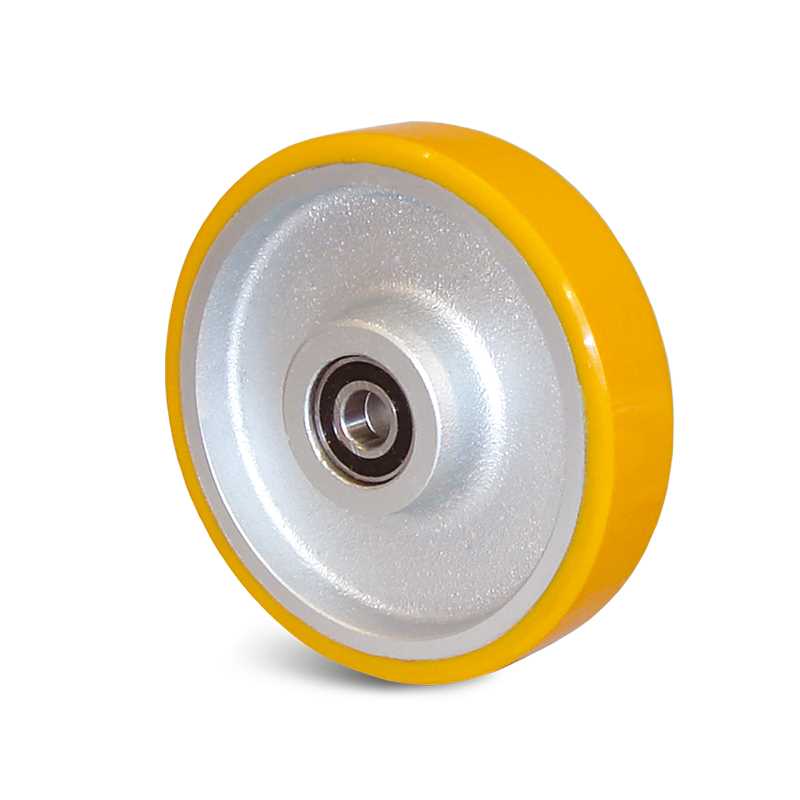

Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
| Poids | ND |
|---|---|
| Charge maxi | 115, 160, 230, 280, 300, 400, 500 |
| Corps de roue | Fonte |
| Diametre roue | 100, 125, 63, 75 |
| Longueur moyeu | 30, 45, 60 |
| Diamètre alésage | 10, 12, 20, 25, 8 |
| Largeur de bandage | 25, 29, 32, 38, 50 |
| Moyeu | à billes, à rouleaux |
| Bandage | Polyuréthane |
| Cote Exterieur Des Roulements | -, 25, 35, 39, 50, 54, 60 |
| SKU | Image | Fiche technique / CAD | ∅ roue | Largeur de bandage | Longueur moyeu | Moyeu | Cote exterieur des roulements | ∅ alésage | Charge maxi | Prix | Stock | Acheter | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23-312-063B08 |  | 63 | 25 | 30 | à billes | 8 | 115 | Merci de nous contacter | En stock | 63 | 25 | billes | 115 | |||
| 23-412-075R12 |  | 75 | 25 | 45 | à rouleaux | 12 | 160 | Merci de nous contacter | En stock | 75 | 25 | a-rouleaux | 160 | |||
| 23-412-075B10 |  | 75 | 25 | 40 | à billes | 10 | 160 | Merci de nous contacter | En stock | 75 | 25 | billes | 160 | |||
| 23-412-100R12 |  | 100 | 29 | 45 | à rouleaux | 12 | 230 | Merci de nous contacter | En stock | 100 | 29 | a-rouleaux | 230 | |||
| 23-412-100B12 |  | 100 | 29 | 40 | à billes | 12 | 230 | Merci de nous contacter | En stock | 100 | 29 | billes | 230 | |||
| 23-411-100B20 |  | 100 | 38 | 45 | à billes | 20 | 300 | Merci de nous contacter | En stock | 100 | 38 | billes | 300 | |||
| 23-411-100B25 |  | 100 | 38 | 45 | à billes | 25 | 300 | Merci de nous contacter | En stock | 100 | 38 | billes | 300 | |||
| 23-514-100B20 |  | 100 | 50 | 60 | à billes | 20 | 400 | Merci de nous contacter | En stock | 100 | 50 | billes | 400 | |||
| 23-412-125R12 |  | 125 | 32 | 45 | à rouleaux | 12 | 280 | Merci de nous contacter | En stock | 125 | 32 | a-rouleaux | 280 | |||
| 23-412-125B12 |  | 125 | 32 | 45 | à billes | 12 | 280 | Merci de nous contacter | En stock | 125 | 32 | billes | 280 | |||
| 23-411-125B20 |  | 125 | 38 | 45 | à billes | 20 | 400 | Merci de nous contacter | En stock | 125 | 38 | billes | 400 | |||
| 23-514-125B20 |  | 125 | 50 | 60 | à billes | 20 | 500 | Merci de nous contacter | En stock | 125 | 50 | billes | charge-500 |
Un galet de guidage est une roue ou un galet qui assure qu’un objet continue à suivre la trajectoire imposée. Le galet de guidage roule sur un rail qui conditionne sa trajectoire. Les rouleaux de guidage assurent un mouvement fluide dans un certain nombre de zones différentes et aident à transporter les charges en toute sécurité en s’assurant qu’elles suivent toujours le même chemin linéaire le long d’un guide ou d’un rail. Ils sont utilisés pour une grande variété d’applications comme les centres de tri , centres logistiques, les usines de production, les ascenseurs et escaliers mécaniques… Les galets de guidage utilisés en extérieur doivent posséder un revêtement hautement résistant à la corrosion et aux conditions météorologiques. Et il en va de même, pour ceux utilisés dans les industries chimiques et métallurgiques.
