caoutchouc élastique bleu non tachant. Dureté Shore A 70°±4
polyamide 6 noir
lisse. coussinet à rouleaux ou double roulement à billes de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série :

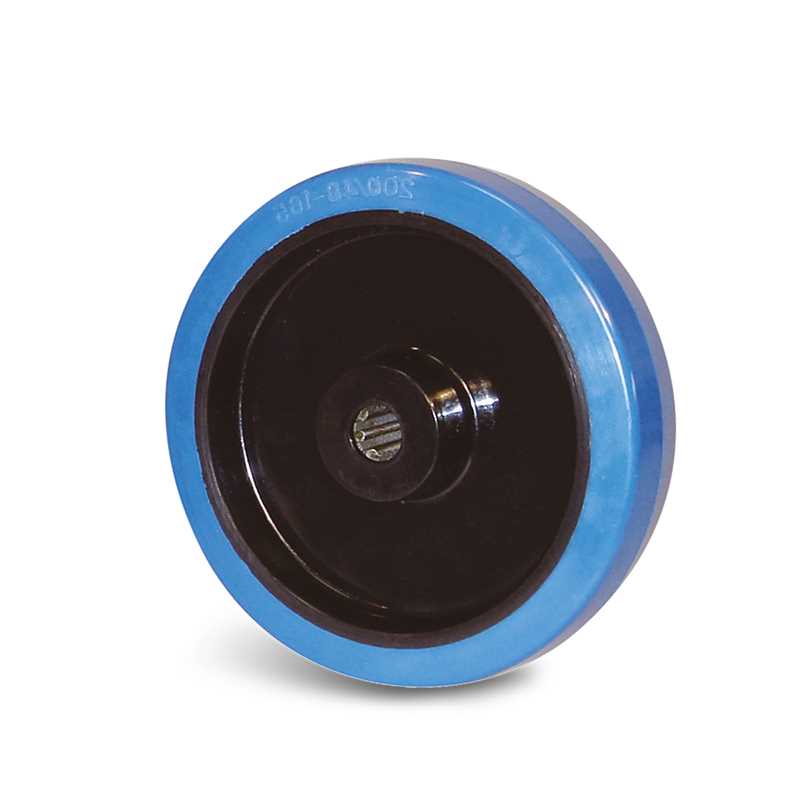

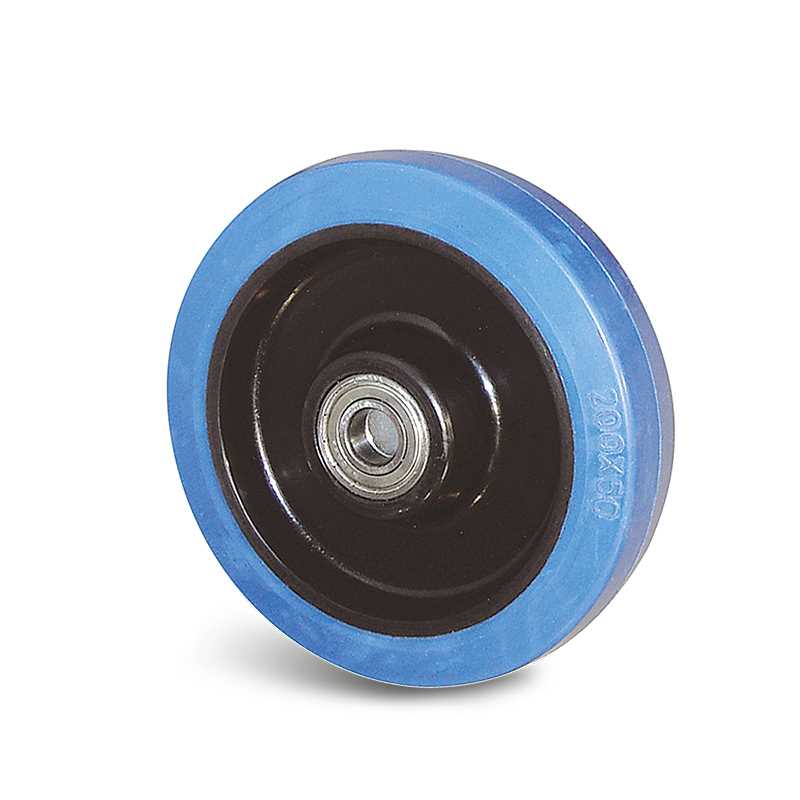

Roue caoutchouc élastique
Corps polyamide
Charge : 350 à 450 kg
Diamètre : 160 à 250 mm
Température : -20 à +60°C
caoutchouc élastique bleu non tachant. Dureté Shore A 70°±4
polyamide 6 noir
lisse
Références :
571-501-160L20
571-511-160R20
571-511-160R20X
571-511-160B20
571-501-200L20
571-511-200R20
571-511-200R20X
571-511-200B20
571-511-250R25
571-511-250B25
| Poids | ND |
|---|---|
| Corps de roue | polyamide 6 noir |
| Charge maxi | 350, 400, 450 |
| Diametre roue | 160, 200, 250 |
| Longueur moyeu | 60 |
| Diamètre alésage | 20, 25 |
| Largeur de bandage | 42, 45, 48, 50 |
| Moyeu | à billes, à rouleaux, à rouleaux inox, lisse |
| Température | -20 à +60°C |
| Bandage | Caoutchouc élastique |
| SKU | Image | Fiche technique / CAD | ∅ roue | Largeur de bandage | Longueur moyeu | Moyeu | ∅ alésage | Charge maxi | Prix | Stock | Acheter | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 571-511-160R20X |  | 160 | 48 | 60 | à rouleaux inox | 20 | 400 | Merci de nous contacter | En stock | diametre-160 | 48 | a-rouleaux-inox | 400 | ||
| 571-501-160L20 |  | 160 | 48 | 60 | lisse | 20 | 350 | Merci de nous contacter | En stock | diametre-160 | 48 | lisse | 350 | ||
| 571-511-160R20 | | 160 | 48 | 60 | à rouleaux | 20 | 400 | Merci de nous contacter | En stock | diametre-160 | 48 | a-rouleaux | 400 | ||
| 571-511-160B20 |  | 160 | 42 | 60 | à billes | 20 | 350 | Merci de nous contacter | En stock | diametre-160 | 42 | billes | 350 | ||
| 571-501-200L20 | | 200 | 48 | 60 | lisse | 20 | 400 | Merci de nous contacter | En stock | diametre-200 | 48 | lisse | 400 | ||
| 571-511-200R20 | | 200 | 48 | 60 | à rouleaux | 20 | 400 | Merci de nous contacter | En stock | diametre-200 | 48 | a-rouleaux | 400 | ||
| 571-511-200R20X | | 200 | 42 | 60 | à rouleaux inox | 20 | 400 | Merci de nous contacter | En stock | diametre-200 | 42 | a-rouleaux-inox | 400 | ||
| 571-511-200B20 | | 200 | 45 | 60 | à billes | 20 | 400 | Merci de nous contacter | En stock | diametre-200 | 45 | billes | 400 | ||
| 571-511-250R25 | | 250 | 50 | 60 | à rouleaux | 25 | 450 | Merci de nous contacter | En stock | diametre-250 | 50 | a-rouleaux | 450 | ||
| 571-511-250B25 | | 250 | 50 | 60 | à billes | 25 | 450 | Merci de nous contacter | En stock | diametre-250 | 50 | billes | 450 |
Un galet de guidage est une roue ou un galet qui assure qu’un objet continue à suivre la trajectoire imposée. Le galet de guidage roule sur un rail qui conditionne sa trajectoire. Les rouleaux de guidage assurent un mouvement fluide dans un certain nombre de zones différentes et aident à transporter les charges en toute sécurité en s’assurant qu’elles suivent toujours le même chemin linéaire le long d’un guide ou d’un rail. Ils sont utilisés pour une grande variété d’applications comme les centres de tri , centres logistiques, les usines de production, les ascenseurs et escaliers mécaniques… Les galets de guidage utilisés en extérieur doivent posséder un revêtement hautement résistant à la corrosion et aux conditions météorologiques. Et il en va de même, pour ceux utilisés dans les industries chimiques et métallurgiques.
