polyamide 6 blanc Ernyl® non tachant
équipé d’un seul roulement à billes avec pare-fils ou double roulement à billes de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

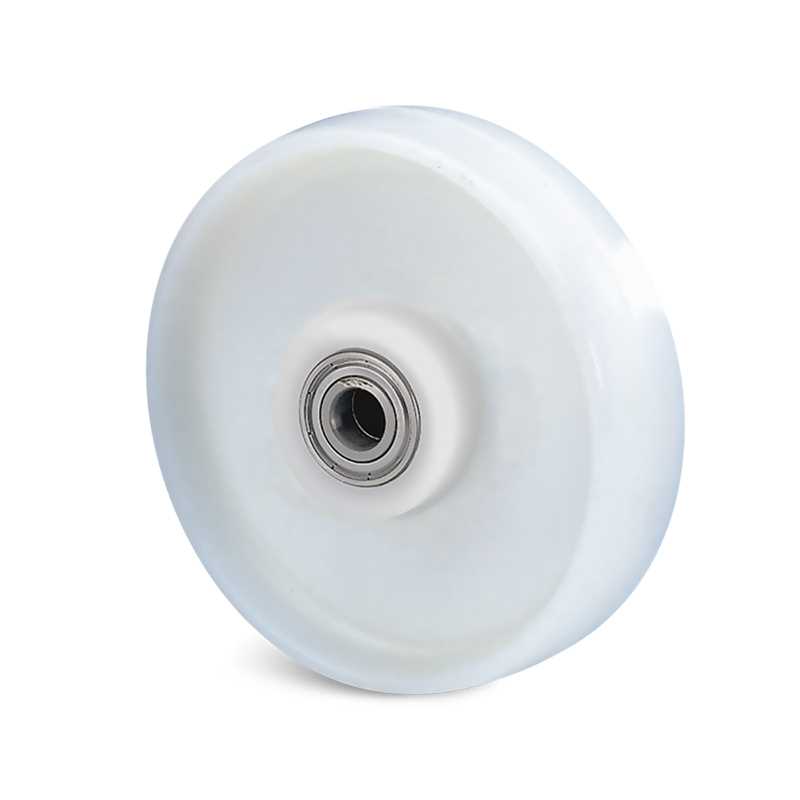

Série : Type 77 DR – Roues polyamide – 300 à 930 kg
Charge : 300 à 930 kg
Diamètre : 80 à 250 mm
Température : -20 à +80°CMoyeu : équipé d’un seul roulement à billes avec pare-fils
Réferences :
78-416-100R12
78-516-125R20
78-516-125R20X
78-516-150R20
78-516-150R20X
78-516-200R20
78-516-200R20X
78-516-200R25
| Poids | ND |
|---|---|
| Charge maxi | 300, 330, 350, 370, 380, 400, 450, 500, 930 |
| Diametre roue | 100, 125, 150, 160, 200, 250, 80 |
| Longueur moyeu | 45, 58, 60 |
| Diamètre alésage | 12, 20, 25, 8 |
| Largeur de bandage | 30, 32, 40, 45, 50 |
| Moyeu | à billes |
| Bandage | Polyamide |
| SKU | Image | Fiche technique / CAD | ∅ roue | Largeur de bandage | Longueur moyeu | Moyeu | ∅ alésage | Charge maxi | Prix | Stock | Acheter | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 77-512-150B20 |  | 150 | 45 | 60 | à billes | 20 | 400 | Merci de nous contacter | En stock | diametre-150 | 45 | billes | 400 | ||
| 77-570-160B12 | | 160 | 45 | 58 | à billes | 12 | 380 | Merci de nous contacter | Nous consulter | diametre-160 | 45 | billes | 380 | ||
| 77-512-160B20 | | 160 | 45 | 60 | à billes | 20 | 450 | Merci de nous contacter | En stock | diametre-160 | 45 | billes | 450 | ||
| 77-571-200B12 | | 200 | 50 | 58 | à billes | 12 | 500 | Merci de nous contacter | Nous consulter | diametre-200 | 50 | billes | charge-500 | ||
| 77-510-200B20 | | 200 | 50 | 58 | à billes | 20 | 500 | Merci de nous contacter | En stock | diametre-200 | 50 | billes | charge-500 | ||
| 77-510-200B25 | | 200 | 50 | 58 | à billes | 25 | 500 | Merci de nous contacter | En stock | diametre-200 | 50 | billes | charge-500 | ||
| 77-512-250B25 | | 250 | 50 | 58 | à billes | 25 | 930 | Merci de nous contacter | Nous consulter | diametre-250 | 50 | billes | 930 | ||
| 77-476-080B08 | | 80 | 30 | 45 | à billes | 8 | 300 | Merci de nous contacter | En stock | 80 | 30 | billes | 300 | ||
| 77-476-100B08 | | 100 | 32 | 45 | à billes | 8 | 330 | Merci de nous contacter | En stock | 100 | 32 | billes | 330 | ||
| 77-510-100B20 | | 100 | 45 | 60 | à billes | 20 | 400 | Merci de nous contacter | En stock | 100 | 45 | billes | 400 | ||
| 77-476-125B08 | | 125 | 40 | 45 | à billes | 8 | 370 | Merci de nous contacter | Nous consulter | 125 | 40 | billes | 370 | ||
| 77-512-125B20 | | 125 | 40 | 60 | à billes | 20 | 350 | Merci de nous contacter | En stock | 125 | 40 | billes | 350 |
Un galet de guidage est une roue ou un galet qui assure qu’un objet continue à suivre la trajectoire imposée. Le galet de guidage roule sur un rail qui conditionne sa trajectoire. Les rouleaux de guidage assurent un mouvement fluide dans un certain nombre de zones différentes et aident à transporter les charges en toute sécurité en s’assurant qu’elles suivent toujours le même chemin linéaire le long d’un guide ou d’un rail. Ils sont utilisés pour une grande variété d’applications comme les centres de tri , centres logistiques, les usines de production, les ascenseurs et escaliers mécaniques… Les galets de guidage utilisés en extérieur doivent posséder un revêtement hautement résistant à la corrosion et aux conditions météorologiques. Et il en va de même, pour ceux utilisés dans les industries chimiques et métallurgiques.
