tôle d’acier emboutie zinguée forte épaisseur
Pivotement sur deux couronnes de billes formant butée, chemins de billes en acier traité
Double blocage (roue et pivot)
à platine
polyamide 6 blanc Ernyl® non tachant
double roulement à billes de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

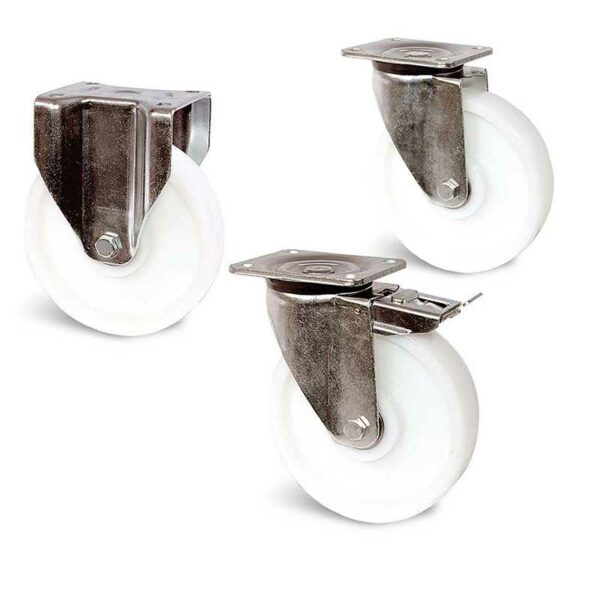

Série : U5R-78
Roulette en tôle d’acier emboutie zinguée
Roue polyamide Ernyl®
–
Charge : 750 à 800 kg
Diametre : Roue polyamide Ernyl®
T° : -20 à +80°C
tôle d’acier emboutie zinguée forte épaisseur – Pivotement sur deux couronnes de billes formant butée, chemins de billes en acier traité
à platine pivotante
–
–
double roulement à billes de précision étanche
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Corps de roue | polyamide 6 blanc Ernyl® non tachant |
| Largeur de bandage | 45, 50 |
| Bandage | Polyamide |
| Charge maxi | 750, 800 |
| Diametre roue | 125, 150, 200, 250 |
| Hauteur de roulette | 164, 194, 239, 292 |
| Deport | 55, Roulette à platine acier |
| Dimensions platine | 135×110, 135×115 |
| Diametre trous de fixation | 11 |
| Moyeu | à billes |
| Température | -20 à 80°C |
| Entraxe trous de fixation | 105×80 |
| SKU | Image | Fiche technique | Type de fixation | ∅ roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

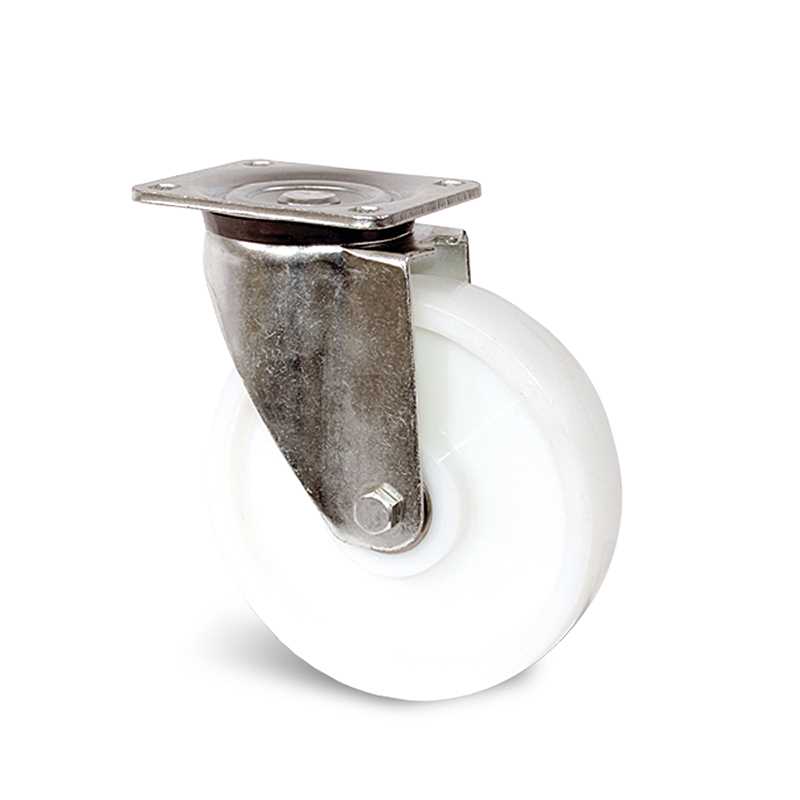

| UP5RA125-78B | | à platine pivotante | 125 | 45 | 164 | 55 | 135×110 | à billes | 750 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 125 | 164 | billes | charge-750 | ||

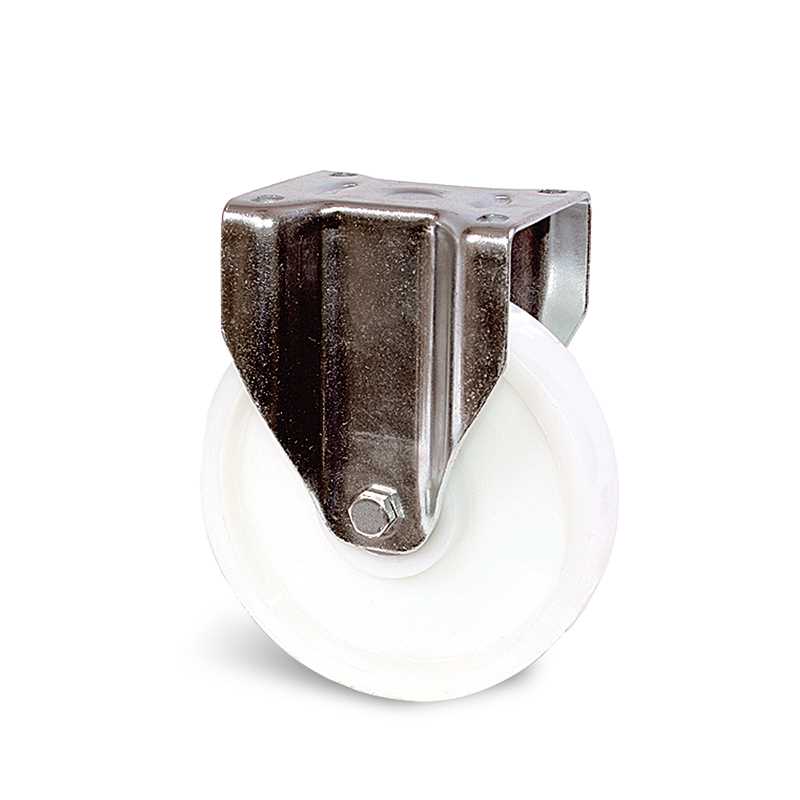

| UF5RA125-78B | | à platine fixe | 125 | 45 | 164 | Roulette à platine acier | 135×115 | à billes | 750 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 164 | billes | charge-750 | ||

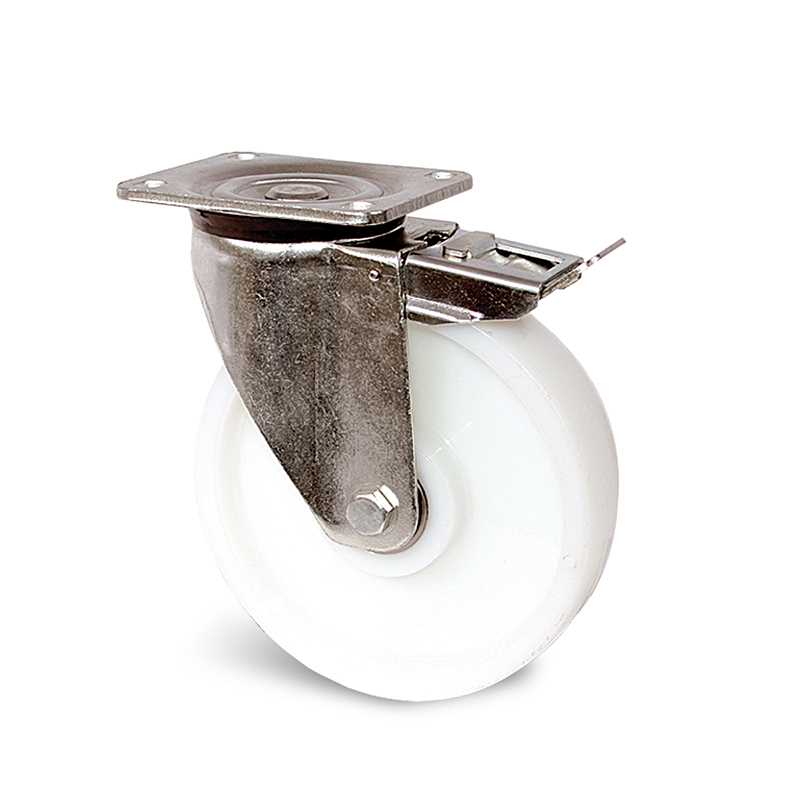

| UP5RD125-78B | | à platine pivotante à double blocage | 125 | 45 | 164 | 55 | 135×110 | à billes | 750 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 125 | 164 | billes | charge-750 | ||
| UP5RA150-78B | | à platine pivotante | 150 | 45 | 194 | 55 | 135×110 | à billes | 750 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-150 | 194 | billes | charge-750 | ||
| UF5RA150-78B | | à platine fixe | 150 | 45 | 194 | Roulette à platine acier | 135×115 | à billes | 750 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-150 | 194 | billes | charge-750 | ||
| UP5RD150-78B | | à platine pivotante à double blocage | 150 | 45 | 194 | 55 | 135×110 | à billes | 750 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-150 | 194 | billes | charge-750 | ||
| UP5RA200-78B | | à platine pivotante | 200 | 50 | 239 | 55 | 135×110 | à billes | 800 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | 239 | billes | 800 | ||
| UF5RA200-78B | | à platine fixe | 200 | 50 | 239 | Roulette à platine acier | 135×115 | à billes | 800 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-200 | 239 | billes | 800 | ||
| UP5RD200-78B | | à platine pivotante à double blocage | 200 | 50 | 239 | 55 | 135×110 | à billes | 800 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-200 | 239 | billes | 800 | ||
| UP5RA250-78B | | à platine pivotante | 250 | 50 | 292 | 55 | 135×110 | à billes | 800 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-250 | 292 | billes | 800 | ||
| UF5RA250-78B | | à platine fixe | 250 | 50 | 292 | Roulette à platine acier | 135×115 | à billes | 800 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-250 | 292 | billes | 800 | ||
| UP5RD250-78B | | à platine pivotante à double blocage | 250 | 50 | 292 | 55 | 135×110 | à billes | 800 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-250 | 292 | billes | 800 |
