tôle d’acier emboutie zinguée
à platine pivotante
Pivotement sur la tige pivot et 1/2 sphère en fond d’alésage
polypropylène transparent
lisse – Axe riveté
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

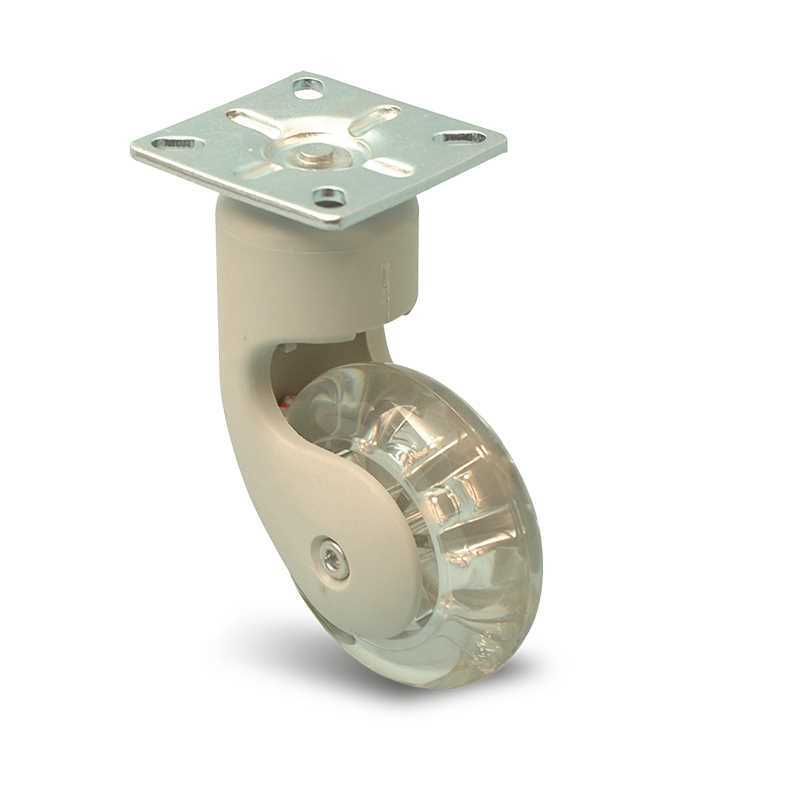

Série : VIRGUL’
Roulette en polyamide moulé
Roue polyuréthane
Charge : 70 kg
Diamètre :75 mm
Monture : polyamide moulé aspect granité gris
Fixation : à platine pivotante
Pivotement sur la tige pivot et 1/2 sphère en fond d’alésage
Bandage : polyuréthane transparent
Roue : polypropylène transparent
Moyeu : lisse – Axe riveté
| Poids | ND |
|---|---|
| Type de fixation | à platine pivotante, à platine pivotante à simple blocage |
| Type de monture | Polyamide |
| Corps de roue | Polypropylène |
| Largeur de bandage | 23 |
| Charge maxi | 70 |
| Diametre roue | 75 |
| Hauteur de roulette | 115, 124 |
| Deport | 25 |
| Dimensions platine | 60×60 |
| Entraxe trous de fixation | 46×46 / 39.4×39.5 |
| Moyeu | lisse |
| Bandage | Polyuréthane |
| Diametre trous de fixation | 6.5 |
| SKU | Image | Fiche technique / CAD | Type de fixation | ∅ roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 378514 | | à platine pivotante, à platine pivotante à simple blocage | 75 | 23 | 124 | 25 | 60×60 | lisse | 70 | 46×46 / 39.4×39.5 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante a-platine-pivotante-a-simple-blocage | 75 | 124 | lisse | 70 | ||
| 378504 |  | à platine pivotante, à platine pivotante à simple blocage | 75 | 23 | 124 | 25 | 60×60 | lisse | 70 | 46×46 / 39.4×39.5 | 6.5 | Merci de nous contacter | En stock | a-platine-pivotante a-platine-pivotante-a-simple-blocage | 75 | 124 | lisse | 70 |
