Description
Patin en caoutchouc antidérapant ou
en aluminium permettant l’absorption
des bruits et vibrations, et assurant une bonne stabilité
– Dispositif de contrôle du patin par écrou central à croisillon en polyamide
Série : XY-774
Roulette d'immobilisation - 25 à 1000 kg
Roulette d’immobilisation – 25 à 1000 kg
Roue polyamide
Charge : 25
Diamètre : de 42 à 75 mm
Température : -10 à +90°C
XY-774
Roulette d'immobilisation - 25 à 1000 kg
- La roulette d’immobilisation est la combinaison d’une roulette pivotante et d’un patin d’immobilisation réglable.
- Elle supporte et permet de déplacer facilement des machines, des appareils lourds et de les positionner de manière stable.
- La mise en place se fait en descendant le patin d’immobilisation à l’aide d’un écrou ou d’un cliquet.
- La roue ne repose plus sur le sol et l’appareil peut être mis à niveau sur les patins malgré les irrégularités du sol.
Monture
Corps de chape en fonte d’aluminium moulé, protégé par peinture ivoire martelée
Fixation
A trou central taraudé pivotante, tige filetée et écrou fournis
– Pivotement sur deux couronnes de billes
Corps de roue
Roue polyamide noir. Dureté Shore D 70°
Moyeu
Lisse
Accessoires
Modèles Disponibles
Informations complémentaires
| Poids | ND |
|---|---|
| Type de fixation | à platine pivotante |
| Patin | Aluminium, Caoutchouc antidérapant |
| Diametre roue | 42, 50, 63, 75 |
| Largeur de bandage | 20, 25, 30, 33 |
| Hauteur totale sous charge nulle K0 | 103, 120, 71, 82 |
| Hauteur totale sous compression max K2 | 118, 132, 81, 92 |
| Deport | 30, 36, 46, 52, 53 |
| Hauteur totale sous charge nominale K1 | 11°, 13° |
| G - H | 100 – 65, 58 – 40, 70 – 46, 85 – 65, 98 – 65 |
| Diamètre du trou central | M12, M16, M8 |
| Moyeu | lisse |
| Charge dynamique | 125, 25, 250, 375, 500 |
| Charge maxi | 50, 250, 500, 750, 1000 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | K0 | Hauteur avec patin K2 | U | Angle K1 | G – H | Diamètre du trou central | Moyeu | Charge dynamique | Charge maxi | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_k0 | hf:att:pa_k2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XY3OA075-774L-6 |  | à platine pivotante | 75 | 33 | 120 | 132 | 52 | 11° | 100 – 65 | M16 | lisse | 1000 | 317,86 € HT | Nous consulter | a-platine-pivotante | 75 | 33 | 120 | 132 | |||
| XY3OA075-774L | | à platine pivotante | 75 | 30 | 120 | 132 | 53 | 11° | 98 – 65 | M16 | lisse | 750 | 282,61 € HT | En stock | a-platine-pivotante | 75 | 30 | 120 | 132 | |||
| XY3OA063-774L-5 |  | à platine pivotante | 63 | 30 | 103 | 118 | 46 | 11° | 85 – 65 | M12 | lisse | 500 | 360,82 € HT | En stock | a-platine-pivotante | 63 | 30 | 103 | 118 | |||
| XY3OA063-774L | | à platine pivotante | 63 | 30 | 103 | 118 | 46 | 11° | 85 – 65 | M12 | lisse | 500 | 255,01 € HT | Nous consulter | a-platine-pivotante | 63 | 30 | 103 | 118 | |||

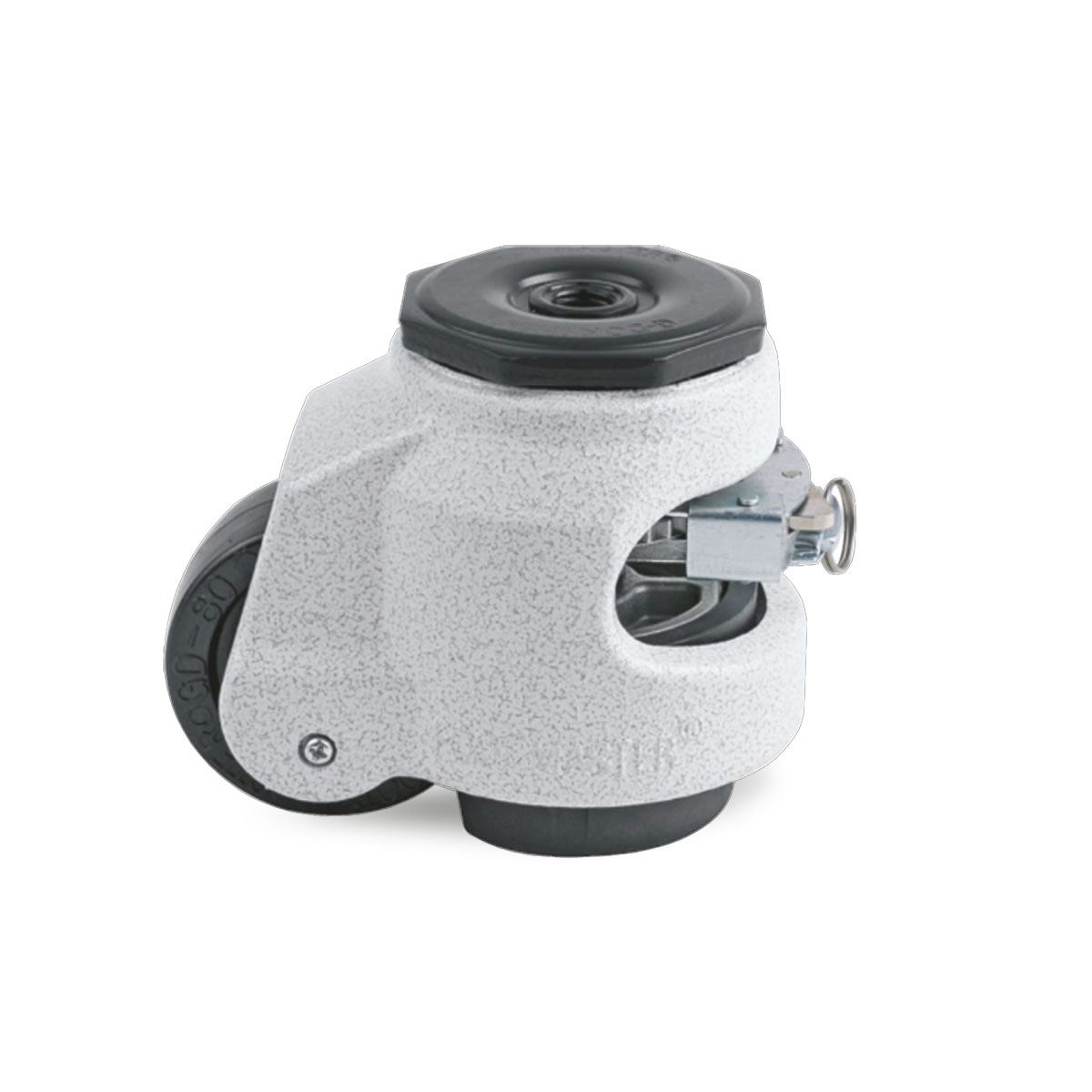

| XY2OA050-774L-5 | | à platine pivotante | 50 | 25 | 82 | 92 | 36 | 11° | 70 – 46 | M12 | lisse | 250 | 257,73 € HT | En stock | a-platine-pivotante | 50 | 25 | 82 | 92 | |||
| XY2OA050-774L | | à platine pivotante | 50 | 25 | 82 | 92 | 36 | 11° | 70 – 46 | M12 | lisse | 250 | 178,34 € HT | En stock | a-platine-pivotante | 50 | 25 | 82 | 92 | |||

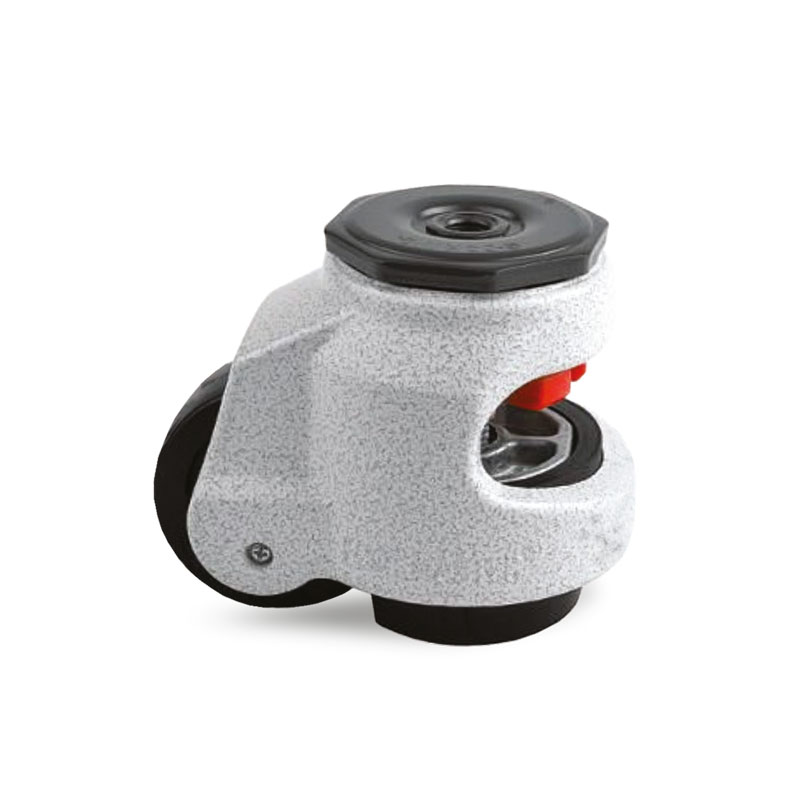

| XY1OA042-774L | | à platine pivotante | 42 | 20 | 71 | 81 | 30 | 13° | 58 – 40 | M8 | lisse | 50 | 110,48 € HT | En stock | a-platine-pivotante | 42 | 20 | 71 | 81 |
