polyamide 6 blanc Ernyl® non tachant
coussinet à rouleaux ou coussinet à rouleaux inox
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

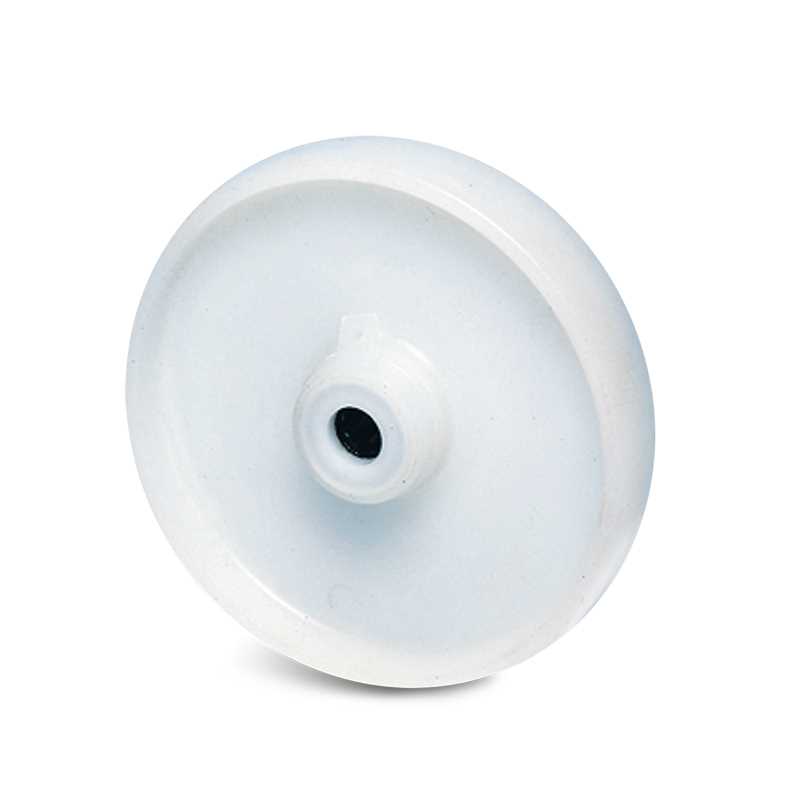

Série : Type 77 COU – Roues polyamide – 150 à 800 kg
Charge : 150 à 800 kg
Diamètre : 80 à 250 mm
Température : -20 à +80°CMoyeu : coussinet à rouleaux
Reférences:
77-410-080R12
77-410-080R12X
77-410-100R12
77-410-100R12X
77-413-100R12
77-413-100R12X
77-510-100R20
77-412-125R15
77-412-125R15X
77-513-125R20
77-412-150R15
77-412-150R15X
77-513-150R20
77-512-160R20
77-512-160R20X
77-510-200R20
77-510-200R20X
77-513-250R25
| Poids | ND |
|---|---|
| Charge maxi | 150, 175, 200, 250, 280, 300, 350, 500, 800 |
| Diametre roue | 100, 125, 150, 160, 200, 250, 80 |
| Longueur moyeu | 40, 44, 45, 58, 60 |
| Diamètre alésage | 12, 15, 20, 25 |
| Largeur de bandage | 30, 36, 38, 40, 45, 48, 50 |
| Moyeu | à rouleaux, à rouleaux inox |
| Bandage | Polyamide |
| SKU | Image | Fiche technique / CAD | ∅ roue | Largeur de bandage | Longueur moyeu | Moyeu | ∅ alésage | Charge maxi | Prix | Stock | Acheter | hf:att:pa_diametre-roue | hf:att:pa_largeur-bandage | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 77-410-100R12X |  | 100 | 30 | 40 | à rouleaux inox | 12 | 175 | Merci de nous contacter | En stock | 100 | 30 | a-rouleaux-inox | 175 | ||
| 77-413-100R12 | | 100 | 36 | 45 | à rouleaux | 12 | 200 | Merci de nous contacter | En stock | 100 | 36 | a-rouleaux | 200 | ||
| 77-413-100R12X | | 100 | 36 | 45 | à rouleaux inox | 12 | 200 | Merci de nous contacter | En stock | 100 | 36 | a-rouleaux-inox | 200 | ||
| 77-510-100R20 | | 100 | 45 | 60 | à rouleaux | 20 | 350 | Merci de nous contacter | En stock | 100 | 45 | a-rouleaux | 350 | ||
| 77-412-125R15 | | 125 | 38 | 44 | à rouleaux | 15 | 250 | Merci de nous contacter | En stock | 125 | 38 | a-rouleaux | 250 | ||
| 77-412-125R15X | | 125 | 38 | 44 | à rouleaux inox | 15 | 250 | Merci de nous contacter | En stock | 125 | 38 | a-rouleaux-inox | 250 | ||
| 77-513-125R20 | | 125 | 40 | 58 | à rouleaux | 20 | 280 | Merci de nous contacter | En stock | 125 | 40 | a-rouleaux | 280 | ||
| 77-412-150R15 | | 150 | 40 | 44 | à rouleaux | 15 | 300 | Merci de nous contacter | En stock | diametre-150 | 40 | a-rouleaux | 300 | ||
| 77-412-150R15X | | 150 | 40 | 44 | à rouleaux inox | 15 | 300 | Merci de nous contacter | En stock | diametre-150 | 40 | a-rouleaux-inox | 300 | ||
| 77-513-150R20 | | 150 | 40 | 58 | à rouleaux | 20 | 350 | Merci de nous contacter | En stock | diametre-150 | 40 | a-rouleaux | 350 | ||
| 77-512-160R20 | | 160 | 45 | 58 | à rouleaux | 20 | 350 | Merci de nous contacter | En stock | diametre-160 | 45 | a-rouleaux | 350 | ||
| 77-512-160R20X | | 160 | 45 | 58 | à rouleaux inox | 20 | 350 | Merci de nous contacter | En stock | diametre-160 | 45 | a-rouleaux-inox | 350 | ||
| 77-510-200R20 | | 200 | 50 | 58 | à rouleaux | 20 | 500 | Merci de nous contacter | En stock | diametre-200 | 50 | a-rouleaux | charge-500 | ||
| 77-510-200R20X | | 200 | 50 | 58 | à rouleaux inox | 20 | 500 | Merci de nous contacter | En stock | diametre-200 | 50 | a-rouleaux-inox | charge-500 | ||
| 77-513-250R25 | | 250 | 48 | 60 | à rouleaux | 25 | 800 | Merci de nous contacter | En stock | diametre-250 | 48 | a-rouleaux | 800 | ||
| 77-410-080R12 | | 80 | 30 | 40 | à rouleaux | 12 | 150 | Merci de nous contacter | En stock | 80 | 30 | a-rouleaux | 150 | ||
| 77-410-080R12X | | 80 | 30 | 40 | à rouleaux inox | 12 | 150 | Merci de nous contacter | En stock | 80 | 30 | a-rouleaux-inox | 150 | ||
| 77-410-100R12 | | 100 | 30 | 40 | à rouleaux | 12 | 175 | Merci de nous contacter | En stock | 100 | 30 | a-rouleaux | 175 |
Un galet de guidage est une roue ou un galet qui assure qu’un objet continue à suivre la trajectoire imposée. Le galet de guidage roule sur un rail qui conditionne sa trajectoire. Les rouleaux de guidage assurent un mouvement fluide dans un certain nombre de zones différentes et aident à transporter les charges en toute sécurité en s’assurant qu’elles suivent toujours le même chemin linéaire le long d’un guide ou d’un rail. Ils sont utilisés pour une grande variété d’applications comme les centres de tri , centres logistiques, les usines de production, les ascenseurs et escaliers mécaniques… Les galets de guidage utilisés en extérieur doivent posséder un revêtement hautement résistant à la corrosion et aux conditions météorologiques. Et il en va de même, pour ceux utilisés dans les industries chimiques et métallurgiques.
