tôle d’acier emboutie zinguée forte épaisseur
Pivotement sur deux couronnes de billes formant butée, chemins de billes en acier traité
Double blocage (roue, côté opposé au déport, et pivot)
à platine
élastomère de polyuréthane. Dureté Shore A 93°±3
fonte
double roulement à billes de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

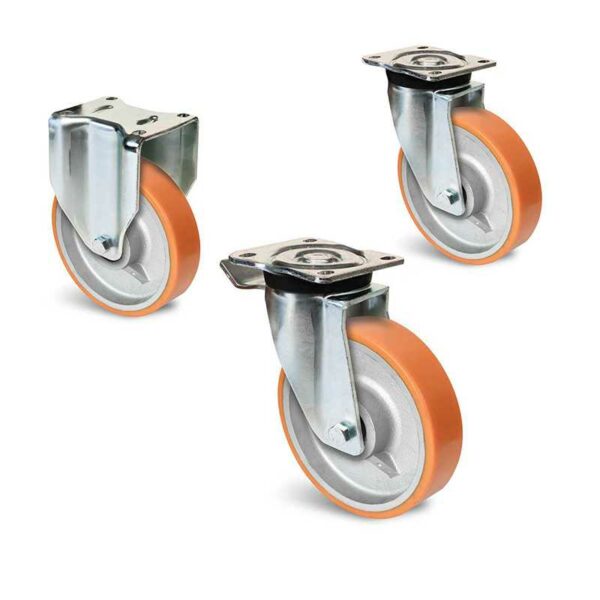

Série : U5S-23
Roulette en tôle d’acier emboutie zinguée
Roue polyuréthane
Corps fonte
Charge : 1000 kg
Diametre : Roue polyuréthane
T° : -20 à +70°C
tôle d’acier emboutie zinguée forte épaisseur – Pivotement sur deux couronnes de billes formant butée, chemins de billes en acier traité
à platine pivotante
élastomère de polyuréthane. Dureté Shore A 93°±3
fonte
double roulement à billes de précision étanche
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Corps de roue | Fonte |
| Largeur de bandage | 50 |
| Bandage | Polyuréthane |
| Charge maxi | 1000 |
| Diametre roue | 200, 250 |
| Hauteur de roulette | 250, 300 |
| Deport | 60, 65, Roulette à platine acier |
| Dimensions platine | 135×110, 135×115 |
| Diametre trous de fixation | 11 |
| Moyeu | à billes |
| Température | -20 à +70°C |
| Entraxe trous de fixation | 105×80 |
| SKU | Image | Fiche technique | Type de fixation | ∅ roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

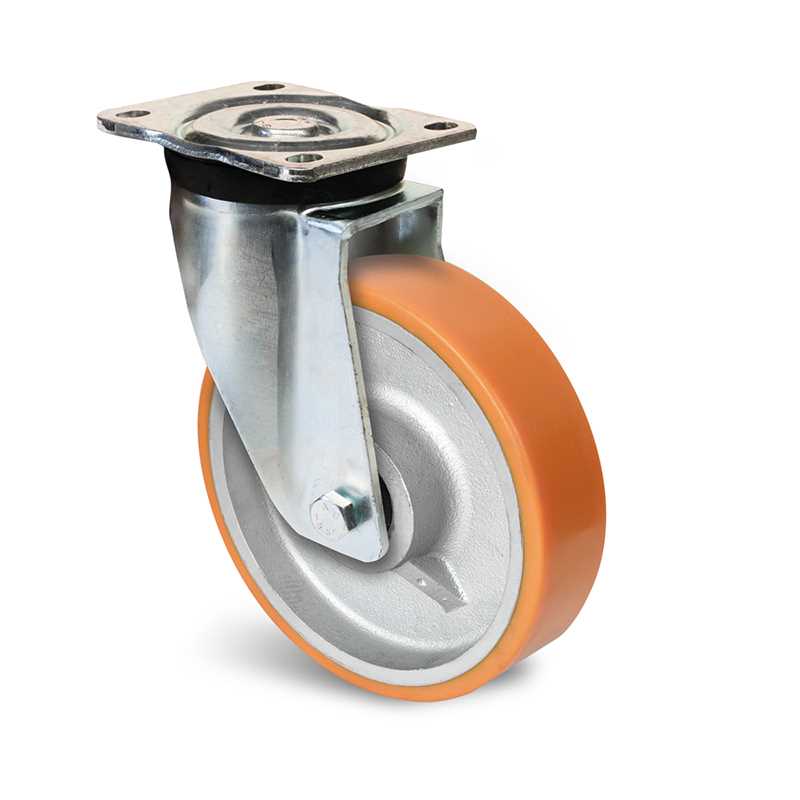

| UP5SA200-23BM | | à platine pivotante | 200 | 50 | 250 | 60 | 135×110 | à billes | 1000 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | hauteur-250 | billes | 1000 | ||

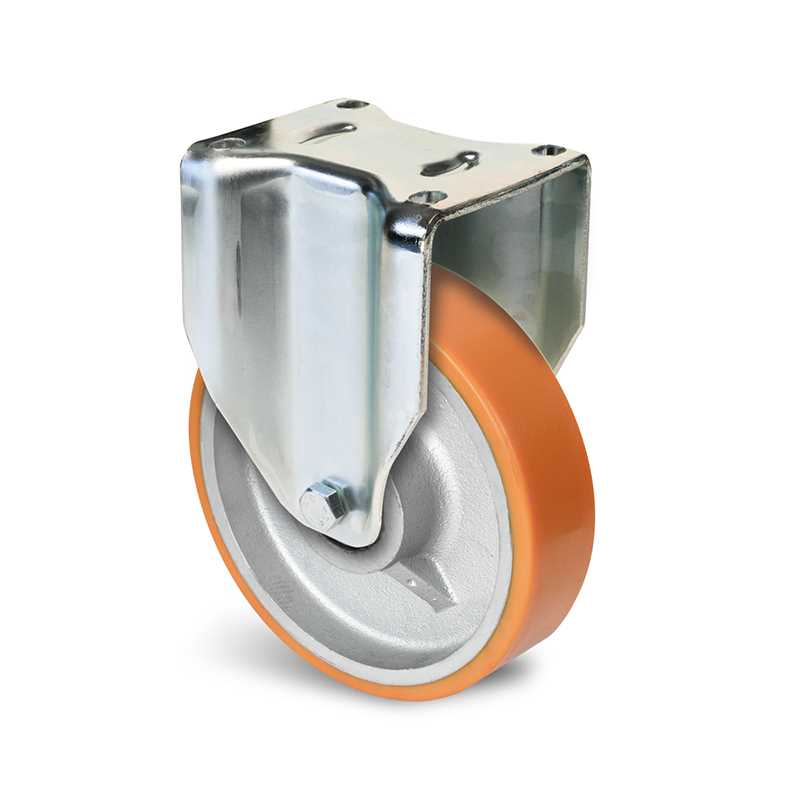

| UF5SA200-23BM | | à platine fixe | 200 | 50 | 250 | Roulette à platine acier | 135×115 | à billes | 1000 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-200 | hauteur-250 | billes | 1000 | ||

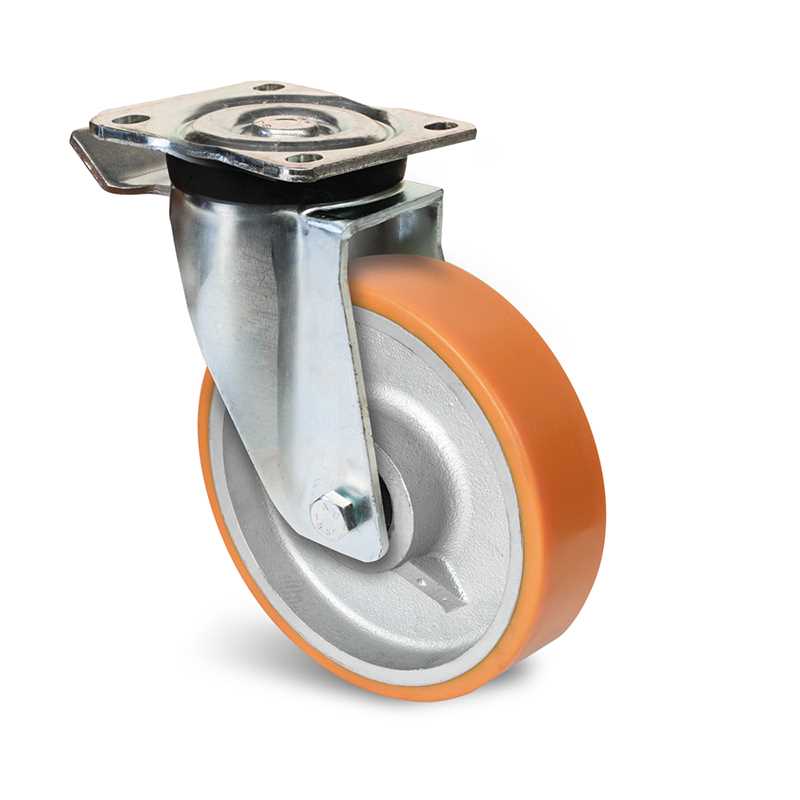

| UP5SI200-23BM | | à platine pivotante à double blocage | 200 | 50 | 250 | 60 | 135×110 | à billes | 1000 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-200 | hauteur-250 | billes | 1000 | ||
| UP5SA250-23BM | | à platine pivotante | 250 | 50 | 300 | 65 | 135×110 | à billes | 1000 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-250 | hauteur-300 | billes | 1000 | ||
| UF5SA250-23BM | | à platine fixe | 250 | 50 | 300 | Roulette à platine acier | 135×115 | à billes | 1000 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-250 | hauteur-300 | billes | 1000 | ||
| UP5SI250-23BM | | à platine pivotante à double blocage | 250 | 50 | 300 | 65 | 135×110 | à billes | 1000 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-250 | hauteur-300 | billes | 1000 |
