acier forgé et mécano-soudé, protégé par zingage
Pivotement sur deux couronnes de billes équipées d’un graisseur
4 encoches permettent l’adaptation d’un verrou de blocage tous les 90°
Simple blocage (roue)
à platine
polyamide 6 blanc Ernyl® non tachant
double roulement à billes de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.

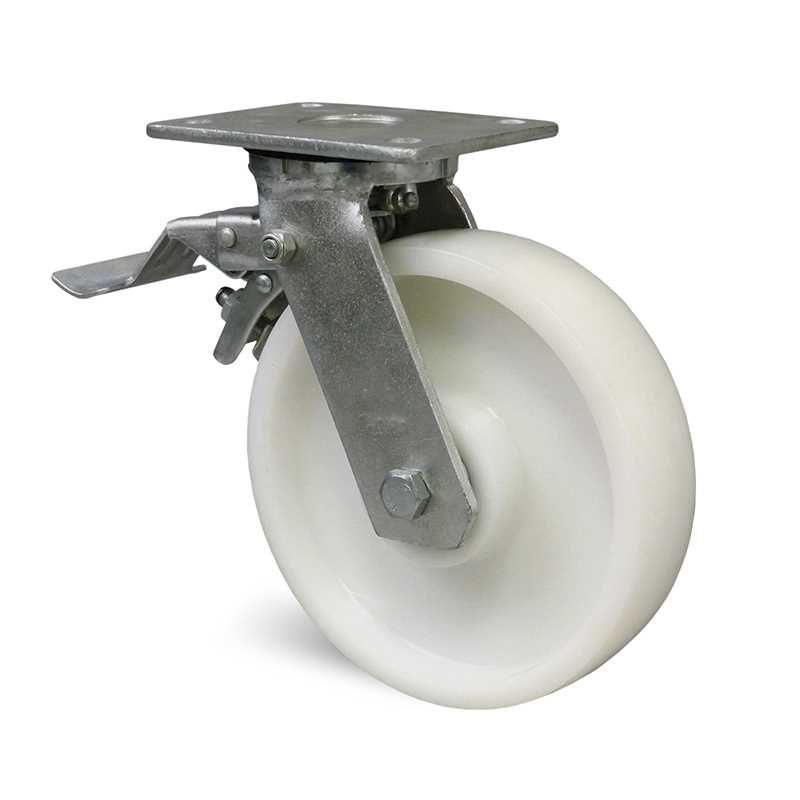

Série : V5B-78
Roulette en acier forgé et mécano-soudé
Roue polyamide Ernyl®
–
Charge : 600 kg
Diametre : Roue polyamide Ernyl®
T° : -20 à +80°C
acier forgé et mécano-soudé, protégé par zingage – Pivotement sur deux couronnes de billes équipées d’un graisseur – 4 encoches permettent l’adaptation d’un verrou de blocage tous les 90°
à platine pivotante
–
–
double roulement à billes de précision étanche
| Poids | ND |
|---|---|
| Type de monture | Acier forgé et mécano-soudé |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage, à platine pivotante à simple blocage |
| Largeur de bandage | 45, 50, 57 |
| Bandage | Polyamide |
| Charge maxi | 600 |
| Diametre roue | 100, 125, 150, 160, 200, 250 |
| Hauteur de roulette | 143, 165, 190, 196, 238, 241, 290, 295 |
| Deport | 40, 55, 70, Roulette à platine acier |
| Dimensions platine | 105×80, 135×110, 135×115, 138×110 |
| Diametre trous de fixation | 11 |
| Moyeu | à billes, à rouleaux |
| Température | -20 à 80°C |
| Entraxe trous de fixation | 105×80 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VF5BA125-78B | | à platine fixe | 125 | 45 | 165 | Roulette à platine acier | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 165 | billes | 600 | ||
| VF5BA150-78B | | à platine fixe | 150 | 45 | 190 | Roulette à platine acier | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-150 | 190 | billes | 600 | ||
| VF5BA200-78B | | à platine fixe | 200 | 50 | 241 | Roulette à platine acier | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-200 | 241 | billes | 600 | ||
| VF5BA250-78B | | à platine fixe | 250 | 50 | 295 | Roulette à platine acier | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-250 | 295 | billes | 600 | ||
| VP5BA125-78B | | à platine pivotante | 125 | 45 | 165 | 40 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 125 | 165 | billes | 600 | ||
| VP5BR125-78B | | à platine pivotante à simple blocage | 125 | 45 | 165 | 40 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-simple-blocage | 125 | 165 | billes | 600 | ||
| VP5BD125-78B | | à platine pivotante à double blocage | 125 | 45 | 165 | 40 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 125 | 165 | billes | 600 | ||
| VP5BA150-78B | | à platine pivotante | 150 | 45 | 190 | 40 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-150 | 190 | billes | 600 | ||
| VP5BR150-78B | | à platine pivotante à simple blocage | 150 | 45 | 190 | 40 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-simple-blocage | diametre-150 | 190 | billes | 600 | ||
| VP5BD150-78B | | à platine pivotante à double blocage | 150 | 45 | 190 | 40 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-150 | 190 | billes | 600 | ||
| VP5BA200-78B | | à platine pivotante | 200 | 50 | 241 | 55 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | 241 | billes | 600 | ||
| VP5BD200-78B | | à platine pivotante à double blocage | 200 | 50 | 241 | 55 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-200 | 241 | billes | 600 | ||
| VP5BA250-78B | | à platine pivotante | 250 | 50 | 295 | 70 | 138×110 | à billes | 600 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-250 | 295 | billes | 600 |
