tôle d’acier emboutie zinguée
Pivotement sur deux couronnes de billes
à platine
caoutchouc élastique noir. Dureté Shore A 75°±4
aluminium à voile alterné
double roulement à billes de précision étanche
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série : E4B-55 / E5B-55
Roulette caoutchouc élastique 180 à 350 kg
Roulette en tôle d’acier emboutie zinguée
Roue caoutchouc élastique
Corps aluminium
Charge : 180 à 350 kg
Diametre : Roue caoutchouc élastique
T° : -20 à +60°C
tôle d’acier emboutie zinguée – Pivotement sur deux couronnes de billes
à platine pivotante
caoutchouc élastique noir. Dureté Shore A 75°±4
aluminium à voile alterné
double roulement à billes de précision étanche
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Corps de roue | aluminium à voile alterné |
| Largeur de bandage | 40, 50 |
| Bandage | Caoutchouc élastique |
| Charge maxi | 180, 200, 270, 350 |
| Diametre roue | 100, 125, 160, 200 |
| Hauteur de roulette | 128, 155, 163, 200, 240 |
| Deport | 41, 55 |
| Dimensions platine | 105×85, 137×105, 137×115 |
| Diametre trous de fixation | 11, 9 |
| Moyeu | à billes |
| Température | -20 à +60°C |
| Entraxe trous de fixation | 105×80, 80×60 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | Hauteur de roulette | Deport | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EP4BA100-55B | | à platine pivotante | 100 | 40 | 100 | 41 | 105×85 | à billes | 180 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 100 | 100 | billes | 180 | ||
| EF4BA100-55B | | à platine fixe | 100 | 40 | 100 | Roulette à platine acier | 105×85 | à billes | 180 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-fixe | 100 | 100 | billes | 180 | ||

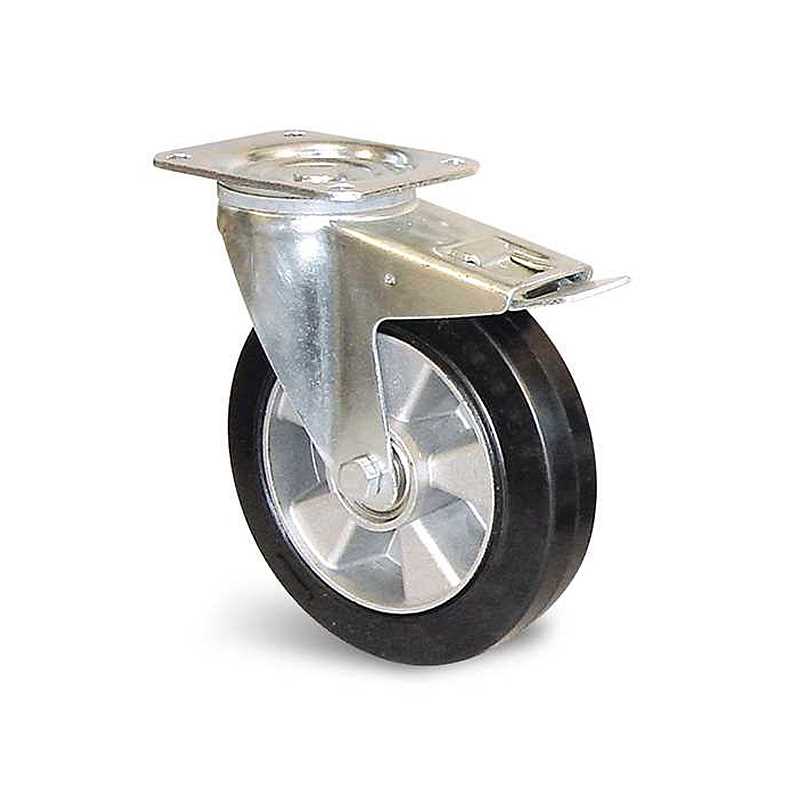

| EP4BD100-55B |  | à platine pivotante à double blocage | 100 | 40 | 100 | 41 | 105×85 | à billes | 180 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 100 | 100 | billes | 180 | ||
| EP4BA125-55B | | à platine pivotante | 125 | 40 | 125 | 41 | 105×85 | à billes | 200 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 125 | 125 | billes | 200 | ||
| EF4BA125-55B | | à platine fixe | 125 | 40 | 125 | Roulette à platine acier | 105×85 | à billes | 200 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 125 | billes | 200 | ||
| EP4BD125-55B | | à platine pivotante à double blocage | 125 | 40 | 125 | 41 | 105×85 | à billes | 200 | 80×60 | 9 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 125 | 125 | billes | 200 | ||
| EP5BA125-55B | | à platine pivotante | 125 | 50 | 125 | 55 | 137×105 | à billes | 270 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 125 | 125 | billes | 270 | ||
| EF5BA125-55B | | à platine fixe | 125 | 50 | 125 | Roulette à platine acier | 135×115 | à billes | 270 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 125 | billes | 270 | ||
| EP5BD125-55B | | à platine pivotante à double blocage | 125 | 50 | 125 | 55 | 137×105 | à billes | 270 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 125 | 125 | billes | 270 | ||
| EP5BA160-55B | | à platine pivotante | 160 | 50 | 160 | 55 | 137×105 | à billes | 350 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-160 | 160 | billes | 350 | ||
| EF5BA160-55B | | à platine fixe | 160 | 50 | 160 | Roulette à platine acier | 135×115 | à billes | 350 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-160 | 160 | billes | 350 | ||
| EP5BD160-55B | | à platine pivotante à double blocage | 160 | 50 | 160 | 55 | 137×105 | à billes | 350 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-160 | 160 | billes | 350 | ||
| EP5BA200-55B | | à platine pivotante | 200 | 50 | 200 | 55 | 137×105 | à billes | 350 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | hauteur-200 | billes | 350 | ||
| EF5BA200-55B | | à platine fixe | 200 | 50 | 200 | Roulette à platine acier | 135×115 | à billes | 350 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-200 | hauteur-200 | billes | 350 | ||
| EP5BD200-55B | | à platine pivotante à double blocage | 200 | 50 | 200 | 55 | 137×105 | à billes | 350 | 105×80 | 11 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-200 | hauteur-200 | billes | 350 |
