tôle d’acier emboutie zinguée
Pivotement sur deux couronnes de billes
à platine
caoutchouc élastique bleu non tachant. Dureté Shore A 70°±4
polyamide 6 noir
roulement à rouleaux
Le galet de guidage polyuréthane Aclan® est composé d’un roulement à billes de précision qui est recouvert d’un élastomère de polyuréthane de haute qualité.
Série : E4B-571 / E5B-571
Roulette caoutchouc corps polyamide 100 à 350 kg
Roulette en tôle d’acier emboutie zinguée
Roue caoutchouc élastique
Corps polyamide
Charge : 100 à 350 kg
Diametre : Roue caoutchouc élastique
T° : -20 à +60°C
tôle d’acier emboutie zinguée – Pivotement sur deux couronnes de billes
à platine pivotante
caoutchouc élastique bleu non tachant. Dureté Shore A 70°±4
polyamide 6 noir
roulement à rouleaux
| Poids | ND |
|---|---|
| Type de monture | Tôle d'acier emboutie zinguée |
| Type de fixation | à platine fixe, à platine pivotante, à platine pivotante à double blocage |
| Corps de roue | polyamide 6 noir |
| Largeur de bandage | 32, 34, 36, 48, 50 |
| Bandage | Caoutchouc élastique |
| Charge maxi | 100, 150, 200, 250, 350 |
| Diametre roue | 100, 125, 160, 200, 80 |
| Hauteur de roulette | 108, 128, 155, 163, 200, 240 |
| Deport | 41, 55 |
| Dimensions platine | 105×85, 137×105, 137×115 |
| Diametre trous de fixation | 11, 9 |
| Moyeu | à rouleaux |
| Température | -20 à +60°C |
| Entraxe trous de fixation | 105×80, 80×60 |
| SKU | Image | Fiche technique | Type de fixation | Diametre roue | Largeur de bandage | Hauteur de roulette | Dimensions platine | Moyeu | Charge maxi | Entraxe trous de fixation | Diametre trous de fixation | Deport | Prix | Stock | Acheter | hf:att:pa_type_de_fixation-roulette | hf:att:pa_diametre-roue | hf:att:pa_hauteur-roulette | hf:att:pa_moyeu | hf:att:pa_charge-maxi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EP4BA100-571R | | à platine pivotante | 100 | 36 | 128 | 105×85 | à rouleaux | 150 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 100 | 128 | a-rouleaux | 150 | ||
| EP4BA125-571R | | à platine pivotante | 125 | 32 | 155 | 105×85 | à rouleaux | 200 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 125 | 155 | a-rouleaux | 200 | ||
| EP5BA125-571R | | à platine pivotante | 125 | 50 | 163 | 137×105 | à rouleaux | 250 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 125 | 163 | a-rouleaux | 250 | ||
| EP5BA160-571R | | à platine pivotante | 160 | 48 | 200 | 137×105 | à rouleaux | 350 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-160 | hauteur-200 | a-rouleaux | 350 | ||
| EP5BA200-571R | | à platine pivotante | 200 | 48 | 240 | 137×105 | à rouleaux | 350 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-pivotante | diametre-200 | 240 | a-rouleaux | 350 | ||
| EP4BA080-571R | | à platine pivotante | 80 | 34 | 108 | 105×85 | à rouleaux | 100 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-pivotante | 80 | 108 | a-rouleaux | 100 | ||
| EF4BA080-571R | | à platine fixe | 80 | 34 | 108 | 105×85 | à rouleaux | 100 | 80×60 | 9 | 55 | Merci de nous contacter | Nous consulter | a-platine-fixe | 80 | 108 | a-rouleaux | 100 | ||

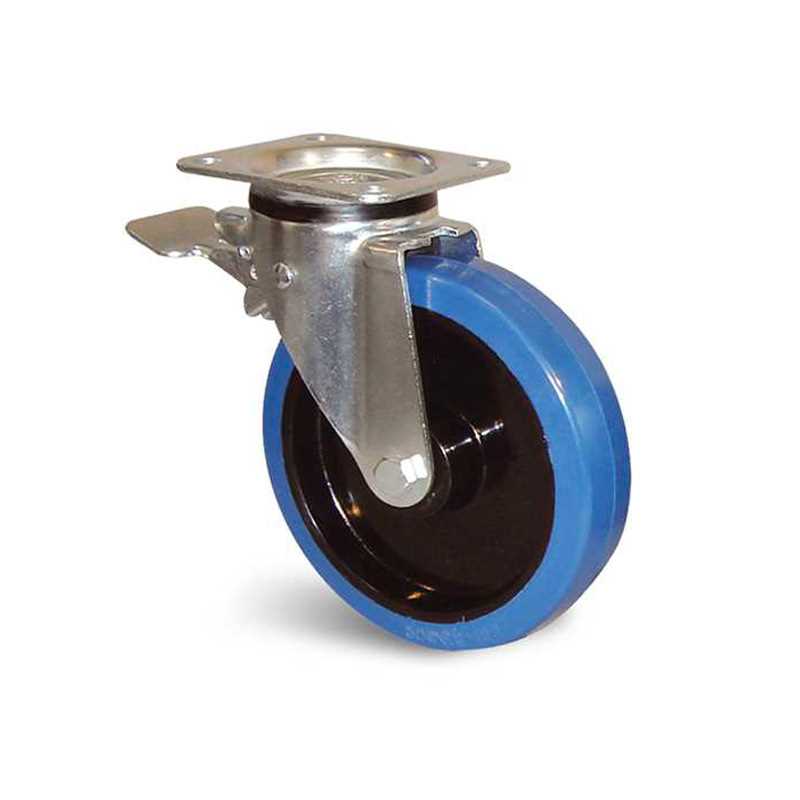

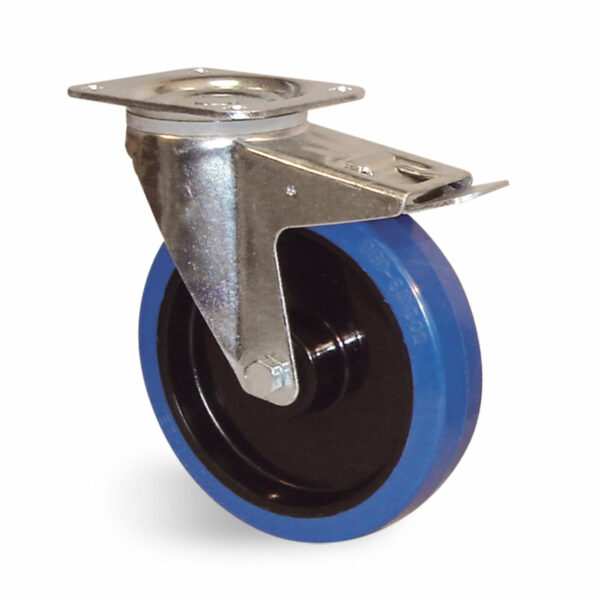

| EP4BD080-571R | | à platine pivotante à double blocage | 80 | 34 | 108 | 105×85 | à rouleaux | 100 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 80 | 108 | a-rouleaux | 100 | ||
| EF4BA100-571R | | à platine fixe | 100 | 36 | 128 | 105×85 | à rouleaux | 150 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-fixe | 100 | 128 | a-rouleaux | 150 | ||
| EP4BD100-571R | | à platine pivotante à double blocage | 100 | 36 | 128 | 105×85 | à rouleaux | 150 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 100 | 128 | a-rouleaux | 150 | ||
| EF4BA125-571R | | à platine fixe | 125 | 32 | 155 | 105×85 | à rouleaux | 200 | 80×60 | 9 | 55 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 155 | a-rouleaux | 200 | ||
| EP4BD125-571R | | à platine pivotante à double blocage | 125 | 32 | 155 | 105×85 | à rouleaux | 200 | 80×60 | 9 | 41 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 125 | 155 | a-rouleaux | 200 | ||
| EF5BA125-571R | | à platine fixe | 125 | 50 | 163 | 137×115 | à rouleaux | 250 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-fixe | 125 | 163 | a-rouleaux | 250 | ||
| EP5BD125-571R | | à platine pivotante à double blocage | 125 | 50 | 163 | 137×105 | à rouleaux | 250 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | 125 | 163 | a-rouleaux | 250 | ||
| EF5BA160-571R | | à platine fixe | 160 | 48 | 200 | 137×115 | à rouleaux | 350 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-160 | hauteur-200 | a-rouleaux | 350 | ||
| EP5BD160-571R |  | à platine pivotante à double blocage | 160 | 48 | 200 | 137×105 | à rouleaux | 350 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-160 | hauteur-200 | a-rouleaux | 350 | ||
| EF5BA200-571R |  | à platine fixe | 200 | 48 | 240 | 137×115 | à rouleaux | 350 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-fixe | diametre-200 | 240 | a-rouleaux | 350 | ||
| EP5BD200-571R | | à platine pivotante à double blocage | 200 | 48 | 240 | 137×105 | à rouleaux | 350 | 105×80 | 11 | 55 | Merci de nous contacter | Nous consulter | a-platine-pivotante-a-double-blocage | diametre-200 | 240 | a-rouleaux | 350 |
