Petite roulette forte charge U4R

Une roulette compacte et économique !

Certains chariots et certains agencements de poste de travail ou d’espace nécessitent de petites roulettes, capables tout de même de supporter des charges conséquentes. Ces petites roulettes fortes charges ont un profil plus bas que les roulettes ayant une capacité de charge similaire, mais aussi une largeur de bandage moindre, ainsi qu’une dimension de platine plus petite. La nouvelle famille de roulettes de manutention de Guitel Hervieu en tôle d’acier emboutie zinguée offre une plus petite hauteur pour le transport d’une charge importante.

Quelles sont les caractéristiques d’une petite roulette forte charge ?

La roulette de la série U4R de Guitel Hervieu possède de nombreux atouts !

Elle offre un excellent rapport hauteur /charge / prix : elles disposent d’une hauteur réduite pour transporter une charge importante et ce pour une somme modérée.

Deux modèles de roulettes pivotantes à platine de la série sont équipés de doubles blocages de roue différents afin de pouvoir s’adapter aux différentes configurations de chariots. La pédale de frein des roulettes pivotantes RD (côté du déport) et RI (côté inversé au déport) permet le double blocage simultané de la roue et du pivotement.

La petite roulette forte charge U4R est dotée d’un système de pivotement sur double couronnes de billes formant une butée.

Retrouvez la petite roulette forte charge en vidéo !

La roulette à platine économique !

Quels sont les avantages d’une petite roulette forte charge ?

  • Deux types de doubles blocages
    Afin de s'adapter à chaque configuration de chariot, la petite roulette forte charge de la série U4R, dispose pour chaque modèle spécifique de deux systèmes de freinage. Le frein se situe soit côté déport, soit à l'opposé du déport de la monture de la roulette pivotante.
  • Compacte :
    La roulette forte charge U4R dispose d'une petite hauteur et d'une petite platine 100x84 (comparativement à ses consoeurs).
  • Moyeu B :
    Double roulement à billes de précision étanche.

Capacité de charge augmentée

Petite et compacte

Deux types de blocage

Roulette acier forte charge : hauteur réduite, 2 types de blocages directionnels

jusqu’à 400 kg

100 à 125 mm

– 20 à + 70° C

Quels sont les différents modèles de petite roulette forte charge ?

Conçues pour les chariots, et autres équipements de manutention nécessitant une roulette de faible hauteur, les nouvelles roulettes de la série U4R sont disponibles dans de nombreuses configurations différentes comme les bandages de roues et le corps de roue. Les montures sont en tôle d’acier emboutie protégée par un zingage brillant. Cette petite roulette forte charge dispose d’un système de pivotement sur double couronnes de billes formant une butée.

  • U4R-55 avec une roue caoutchouc élastique
    Bandage de caoutchouc élastique sur corps aluminium. Elles supportent des charges allant de 180 kg à 200 kg.
  • U4R-215 avec une roue polyuréthane vert :
    Bandage d'élastomère de polyuréthane souple vert. Dureté Shore A 83°±3. Profil bombé sur corps aluminium. Effort de traction réduit même sous forte charge. Capacité de charge de 200 kg jusqu'à 300 kg
  • U4R-21 avec une roue polyuréthane :
    Bandage de polyuréthane Dureté Shore A 93°±3. Corps de roue aluminium. Capacité de charge de 250 kg à 350 kg
  • U4R-23 avec une roue polyuréthane ultra-résistante :
    Bandage de polyuréthane Dureté Shore A 93°±3. Corps de roue en fonte. Capacité de charge de 300 kg à 400 kg
  • U4R-78 avec une roue polyamide Ernyl non-tâchant :
    Bandage et corps de roue en polyamide 6. Capacité de charge allant jusqu'à 400 kg

Retrouvez notre série de petites roulettes forte charge avec 2 systèmes de blocages différents !

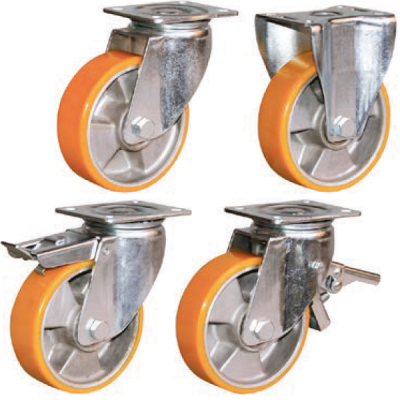

Caractéristiques de la petite roulette série U4R-21 :

  • Conçues pour la manutention de fortes charges, jusqu’à 350 kg.
  • Résistance exceptionnelle (chocs, déchirements, abrasion, coupures…).
  • Roulage souple et silencieux.
  • Service longue durée.

Application de la roulette  série U4R-21 :

Petite roulette  forte charge idéale pour le déplacement de charges lourdes dans des espaces exigus.  Excellente résistance aux chocs, à l’abrasion,….
Leur silence de roulement vous offrira confort, et souplesse dans vos déplacements.

Corps de roue en aluminium à voile alterné, une résistance accrue de l’aluminium.

250 à 350 kg

100 à 125 mm

– 20 à + 70 C

300 à 400 kg

100 à 125 mm

– 20 à + 70 C

Spécificités  des petites roulettes forte charge

  • Résistance exceptionnelle
  • Effort de traction réduit, même sous forte charge jusqu'à 400 kg
  • Roulage souple et silencieux
  • Service longue durée
  • Manutention aisée

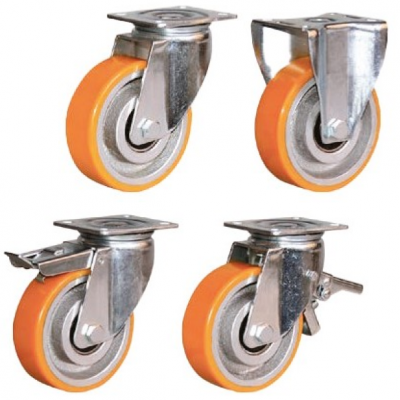

Application de la petite roulette forte charge série U4R-23 :

Idéales pour le déplacement de charges importantes,. Compactes, ces petites roulettes permettent d’encastrer votre chariot facilement dans un espace restreint.

Ces petites roulettes fortes charges sont adaptables à la configuration de votre chariot. Les deux systèmes de blocages, l’un côté déport, l’autre côté opposé du déport, facilite le maniement de votre chariot.

Le corps de roue en fonte assure robustesse et résistance de la roue.

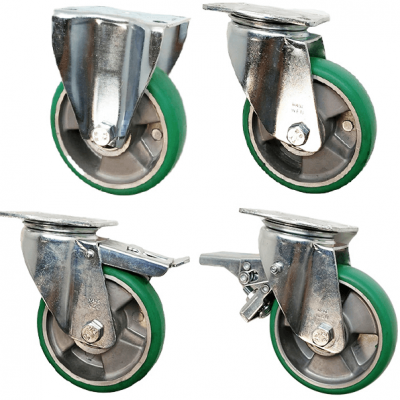

Caractéristiques de la roulette jumelée série U4R-215 :

  • Conçues pour la manutention de fortes charges, jusqu’à 300 kg
  • Résistance exceptionnelle
  • Roulage souple et silencieux.
  • Service longue durée.
  • Manutention aisée

Application de la roulette double série U4R-215:

Idéale pour le déplacement de charges lourdes dans des espaces étroits.  Le profil bombé du bandage facilite le maniement , la manoeuvrabilité du chariot, et contribue à la réduction des efforts lors de vos déplacements.  Excellente résistance aux chocs, à l’abrasion,….
Leur silence de roulement vous offrira confort, et souplesse dans vos déplacements.

200 à 300 kg

100 à 125 mm

– 20 à + 70 C

180 à 200 kg

100 à 125 mm

– 20 à + 70 C

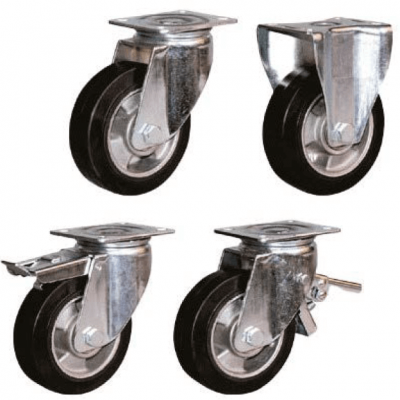

Spécificités  de la série U4R-55

  • Excellente résistance à l'abrasion
  • Excellente résistance à l'abrasion
  • Déplacement de charge jusqu'à 200 kg

Application de la petite roulette forte charge :

Idéale pour le déplacement de charges importantes. Compacte, cette petite roulette forte charge permet un rangement aisé de votre chariot si votre espace de travail est réduit. Le revêtement caoutchouc du bandage élastique confère à la roulette une souplesse de roulement, un franchissement facile des obstacles, et n’endommage pas les sols délicats

On retrouve encore une fois les deux systèmes de blocages de cette série de petites roulettes forte charge.

Caractéristiques de la roulette jumelée série U4R-78 :

  • Transport de charges lourdes jusqu'à 400 kg
  • Résistance aux chocs
  • Bon coefficient de roulement
  • Bandage de roue non tachant
  • Entretien facile

Application de la roulette double série U4R-78:

Comme ses soeurs, elle est Idéale pour le déplacement de charges lourdes dans de petits espaces. Elle permettent de gagner un peu de hauteur sur votre appareil de manutention, qui sera moins haut que d’autres transportant des charges similaires.

Le polyamide Ernyl de la roue confère à la roulette, un résistance accrue aux chocs,  et à la corrosion. Indiqué pour les sols lisses et les applications qui nécessitent un entretien régulier et facile, puisqu’elle se nettoient facilement à l’eau. On pourra la retrouver sur des chariots de manutention interne dans les industries alimentaires et de conservation, échafaudages mobiles…

400 kg

100 à 125 mm

– 20 à + 80 C
